Синуқуат– мамандандырылғанӨндірушідәлме-дәл термиялық түтіктер – шығарадыЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктерімыс, алюминий және жезден, тігістерді қарсылық дәнекерлеу, лазерлік дәнекерлеу немесе дәнекерлеу арқылы біріктіру. Автокөлік жылыту жүйелерінде және HVAC жабдықтарында қыздырғыштың өзегі қозғалтқыштың салқындатқышынан салонға жылу беру үшін жауап береді. Түтік - бұл жылу алмасудың жүрегі. Бұл көп материалды, көп технологиялық мүмкіндік қыздырғыш өзегін өндірушілерге түтік таңдауын олардың арнайы дизайн талаптарына сәйкестендіру икемділігін береді: максималды термиялық өнімділік үшін мыс, жеңіл салмақ пен коррозияға төзімділік үшін алюминий немесе теңгерімді құны мен өнімділігі үшін жезден. Барлық үш материал көліктің жылыту жүйесінің ықшам кеңістігінде бетінің ауданын барынша арттыратын, ядроның физикалық ізін барынша азайта отырып, тиімді жылу беруді қамтамасыз ететін B типті тегістелген профильді құрайды.
Материалды таңдау – үш опция, бір түтік шешімі
Жоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктеріүш материал дәрежесінде қол жетімді. Таңдау қыздырғыш өзегінің жылу өнімділігінің мақсаттарына, салмақ шектеулеріне және шығындар параметрлеріне байланысты:
🟤 Мыс
- Ең жоғары жылу өткізгіштік
- Үшеуінің ең ауыры
- Ең жоғары материал құны
- Жақсы коррозияға төзімділік
- Қарсылық, лазер немесе дәнекерлеу үйлесімді
⚪ Алюминий
- Жоғары жылу өткізгіштік
- Ең жеңіл – мыс салмағының ~30%
- Ең төменгі материал құны
- Тамаша коррозияға төзімділік
- Қарсылық, лазер немесе дәнекерлеу үйлесімді
🟡 Жез
- Жақсы жылу өткізгіштік
- Орташа салмақ
- Орташа материалдық шығын
- Жақсы коррозияға төзімділік
- Қарсылық, лазер немесе дәнекерлеу үйлесімді
📌 Ескерту:Барлық үш материал опциясы В типті тегістелген түтіктер ретінде шығарылады және оларды қарсылық дәнекерлеу, лазерлік дәнекерлеу немесе дәнекерлеу арқылы біріктіруге болады, бұл сізге қолданыстағы өндіріс желісіне сәйкес келетін материал-процесс комбинациясын таңдауға толық еркіндік береді.
Дәнекерлеу әдістері – үш процесс, бір түтік
Материалдық және дизайн талаптарына байланысты Sinupower шығарадыЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктеріүш дәнекерлеу әдісін қолдану – барлық материал нұсқалары бойынша берік және саңылаусыз қосылымдарды қамтамасыз ету:
⚡ Қарсылық дәнекерлеу
- Жоғары жылдамдықты өндіріс
- Толтырғыш материал жоқ
- Көлемі үшін үнемді
- Мыс, алюминий, жезде жұмыс істейді
- Үлкен көлемдегі жылытқыштың өзегін өндіру үшін өте қолайлы
🔦 Лазерлік дәнекерлеу
- Жылу әсер ететін тар аймақ
- Дәнекерлеудің терең енуі
- Нөлдік ағын немесе толтырғыш
- Таза, оксидсіз тігіс
- Ағып кету қаупі бар қолданбалар үшін өте қолайлы
🔥 Пісіру
- Толтырғыш қорытпасымен металды біріктіру
- Тамаша буын күші
- Алюминий мен жезде жұмыс істейді
- Мыс арнайы ағынды қажет етеді
- Күрделі негізгі жинақтар үшін өте қолайлы
Дәнекерлеу процесін салыстыру – сіздің өндірісіңізге қай әдіс сәйкес келеді?
Төмендегі кесте үш дәнекерлеу процесін салыстырадыЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктерітаңдаудың негізгі критерийлері бойынша:
| Таңдау факторы |
Қарсылық дәнекерлеу |
Лазерлік дәнекерлеу |
Пісіру |
| Өндіріс жылдамдығы |
Жоғары |
Орташа-жоғары |
Орташа |
| Ағып кету тұтастығы |
Жақсы |
Өте жақсы |
Өте жақсы |
| Жылу әсер ететін аймақ |
Орташа |
Минималды |
Кеңірек |
| Толтырғыш материалы қажет |
Жоқ |
Жоқ |
Иә (дәмдеуіш қорытпасы) |
| Мыс үйлесімділігі |
✓
|
✓
|
Арнайы ағын қажет |
| Алюминиймен үйлесімділік |
✓
|
✓
|
✓
|
| Жезбен үйлесімділік |
✓
|
✓
|
✓
|
💡 Sinupower мүмкіндігі:Біз барлық үш дәнекерлеу әдісін қолдана отырып, B типті түтіктерді шығарамыз. Біз материалды таңдауға, герметикалық талаптарға және өндіріс көлеміне негізделген оңтайлы процесті ұсына аламыз.

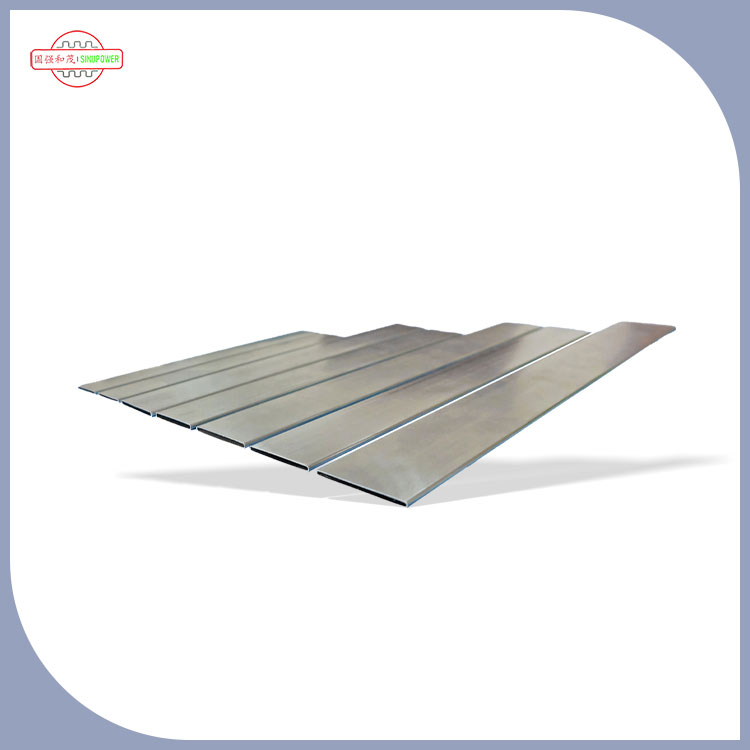

B типті дизайн - неге тегістелген профиль?
Жоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктеріолар жалпақ немесе сопақ профильге айналады - әдетте қыздырғыштың өзегі өнеркәсібінде B типті түтік деп аталады. Бұл дизайн ерікті емес; ол үш нақты инженерлік мақсатқа қызмет етеді:
📐 Бетінің кеңеюі
Түтікшені тегістеу көлденең қимасы бірдей дөңгелек түтікпен салыстырғанда жылу беру үшін қол жетімді бет ауданын арттырады – бір түтікке салқындатқыштан кабина ауасына көбірек жылу беріледі.
📦 Ықшам қаптама
Тегіс профиль әрбір түтіктің биіктігін азайтып, көбірек түтіктерді берілген өзек тереңдігінде жинақтауға мүмкіндік береді – бақылау тақтасының кеңістігіндегі шектеулер ішінде жылу беруді барынша арттырады.
🔗 Негізгі жинақ үйлесімділігі
B типті профиль финді енгізу үшін түтіктер арасында дәйекті аралық жасайды, бұл үлкен көлемді өндіріс желілерінде өзекшелерді автоматтандырылған жинақтау мен дәнекерлеуге мүмкіндік береді.
Өндіріс қадамдары – жолақтан дайын түтікке дейін
өндіруЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктерістандартталған өндіріс ретін сақтайды. Барлық материалдар мен технологиялық комбинациялар бойынша дәйекті сапаны қамтамасыз ету үшін әрбір қадам бақыланады:
1-қадам – Түтік таңдау
Жоғары сапалы мыс, алюминий немесе жез жолағы қыздырғыш өзегінің нақты талаптары мен өнімділік сипаттамалары негізінде таңдалады.
2-қадам – Түтіктерді тегістеу
Жолақ жалпақ немесе сопақ В типті профильге айналдырылады, бұл қыздырғыштың өзегінде жылу беру үшін қол жетімді беттің ауданын арттырады.
3-қадам – Түтіктерді дәнекерлеу
Тегістелген түтік тігісі берік және ағып кетпейтін қосылымдарды қамтамасыз ету үшін материалға және дизайнға байланысты қарсылық дәнекерлеу, лазерлік дәнекерлеу немесе дәнекерлеу арқылы біріктіріледі.
4-қадам – Өлшемді анықтау
Түтіктер бір қатар өлшемді штамптар арқылы түпкілікті өлшемдерге дейін калибрленеді, бұл бүкіл өндіріс барысында біркелкі ен, биіктік және қабырға қалыңдығын қамтамасыз етеді.
5-қадам – Ұзындыққа кесу
Түтіктер тұтынушы белгілеген ұзындықтар бойынша дәлдікпен кесіледі және қабығы тазартылады, бұл төртбұрышты, таза ұштарды финді салуға және тақырыпты бекітуге дайын етеді.
6-қадам – Сапаны тексеру
Әрбір түтік орау алдында өлшемді тексеруден, ағып кету сынағынан және визуалды тексеруден өтеді - тек сәйкес түтіктердің өндіріс желісінен шығуын қамтамасыз етеді.
Қыздырғыш өзегін біріктіру – түтік жүйеге қалай сәйкес келеді
Қыздырғыш өзектер автомобильді жылыту жүйелерінің және HVAC қондырғыларының маңызды құрамдас бөліктері болып табылады, олар салқын ауа райында оны жылы ұстау үшін қозғалтқыштың салқындатқышынан салонға жылуды беруге жауап береді. Sinupower компаниясының дәнекерленген B типті түтіктері осы жүйедегі негізгі жылу тасымалдағыш элемент болып табылады:
🚗 Автокөлікті жылыту
- Қозғалтқыштың салқындату сұйықтығының жылуын кабина ауасына береді
- Суық ауа райында жолаушылар жайлылығы үшін өте маңызды
- В типті ықшам дизайн бақылау тақтасына сәйкес келеді
🏢 HVAC ауаны өңдеу
- Жылыту, желдету және ауа баптау қондырғылары
- Ыстық суды немесе салқындатқышты пайдаланатын ұқсас жылу беру принципі
- Техникалық сипаттамаларға сәйкес мыс, алюминий немесе жезден жасалған
Негізгі құрастыру процесі
- В типті түтіктер гофрленген желбезектер (алюминий немесе мыс) қабаттары арасында параллельді қабаттастырылған.
- Түтік ұштары үстіңгі тақтайшаларға немесе резервуар жинақтарына салынған.
- Бүкіл өзек механикалық кеңейту, дәнекерлеу немесе дәнекерлеу арқылы біріктіріледі.
- Аяқталған қыздырғыш өзегі герметикалық сыналған және HVAC модуліне орнатылған.
- Түтіктің тегістелген профилі жылу тасымалдағыштың бетінің ауданын ұлғайта отырып, осы жинақтау тиімділігін қамтамасыз етеді.
Сапа және сертификаттар
Жүйе сертификаттары
-
IATF 16949:2016- Көлік сапасы
-
ISO 9001:2015– Сапа менеджменті
-
ISO 14001:2015– Экологиялық
-
ISO 45001:2018– Денсаулық және қауіпсіздік
Зияттық меншік
-
2 өнертабысқа патент(2019 жылдан бастап)
-
15 дизайн патенті
-
16 пайдалы модельге патент
📋 Сертификаттың толық көшірмелері сұраныс бойынша қол жетімді.
Серіктестік және жеткізу тізбегі
Негізгі салалық серіктестер:
-
Санхуа– HVAC және жылуды басқару компоненттері
-
Данфосс– Салқындату және қыздыру ерітінділері
-
Панкл– Жетекші және жылу жүйелері
5000+
Жылдық тонна өнімділігі
20-25
Жұмыс күндері жеткізу уақыты
87,76%
Шығыс Қытайдағы сатудың шоғырлануы
Қаптама:VCI тотқа қарсы қағазы бар ағаш жәшіктер, пластикалық қақпақтар, болат бау. ФОБ Шанхай немесе Нинбо; EXW қол жетімді.
Теңшеу – Сіздің сипаттамаңызға сай жасалған
Синуқуат тапсырыс бойынша толық дизайннан жеткізу қызметін ұсынадыЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктері. Біз сіздің арнайы қыздырғыш өзек дизайн талаптарына бейімделеміз:
-
Материал:Мыс, алюминий немесе жез – біз сіз көрсеткен сортты береміз.
-
Дәнекерлеу процесі:Қарсылық дәнекерлеу, лазерлік дәнекерлеу немесе дәнекерлеу – біз сапа мен көлем талаптарына сәйкес келетін әдісті қолданамыз.
-
Профиль өлшемдері:Ені, биіктігі, қабырғасының қалыңдығы және ұзындығы сызбаларыңызға сәйкес реттеледі.
-
Көлденең қима:B-түрі (стандартты), дөңгелек, D-тәрізді, сопақ немесе тікбұрышты.
-
Аяқтау аяқталады:Шаршы кесілген, кесілген, жағылған, кеңейтілген немесе ойық.
-
Беттік өңдеу:Конверсиялық жабын, мырыш қабыршақты, эпоксидті, анодталған (әр материал бойынша).
Теңшелетін әзірлеу хронологиясы
-
Дизайн кірісі:Тұтынушы сызбаларды, материалды таңдауды және процестің талаптарын қамтамасыз етеді.
-
Техникалық-экономикалық сараптама:Инженерлік топ материал-процесс үйлесімін растайды.
-
Құралдар:Қалыптау және дәнекерлеу штамптары өз өндірісінде – 15–20 жұмыс күні.
-
Прототип:Тұтынушыны сынауға арналған 100 данаға дейін – тек құн.
-
Өндіріс:PPAP 3-деңгейімен толық ауқымды өндіріс қолжетімді.
-
Жеткізу:Материалдық сертификаттармен және тексеру есептерімен жоспарлы жөнелтілімдер.
Сапаны қамтамасыз ету – расталған процесті бақылау
Әрбір топтамаЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктерібіздің сапаны бақылау шеңберін сақтайды:
-
Шикізатты тексеру:Қорытпаның құрамы, қалыңдығы және бетінің сапасы кіріс орамдарда тексерілді.
-
Процесті бақылау:Қалыптау өлшемдері, дәнекерлеу тігісінің сапасы және күйдіру температурасы үздіксіз бақыланады.
-
Өлшемді тексеру:Түтіктердің 100% өлшенген ені, биіктігі, қабырғасының қалыңдығы және ұзындығы.
-
Ағып кету сынағы:Тұтынушының спецификациясына сәйкес су астындағы ауа немесе гелий масс-спектрометриясы.
-
Дәнекерлеу тұтастығы:Тігіс сапасын визуалды және микроскопиялық тексеру.
-
Механикалық сынау:Бір термиялық өңдеу партиясының созылу, жарылу және тегістеу сынақтары.
Тұрақтылық
-
Энергия:Регенеративті оттық технологиясы газ шығынын 18%-ға азайтады.
-
Қайта өңдеу:98% материалды пайдалану – барлық сынықтар сертификатталған қайта өңдеушілерге қайтарылды.
-
Су:Жабық циклмен шаю суды пайдалануды 40%-ға азайтады, ауыр металды нөлдік ағызу.
-
Сәйкестік:RoHS және REACH сәйкес.
-
Материалды қайта өңдеу мүмкіндігі:Мыс, алюминий және жездің барлығы жақсы қалпына келтіру ағындарымен толығымен қайта өңделеді.
Жиі қойылатын сұрақтар
С: Бұл қыздырғыш құбырлар үшін қандай материалдар бар? A: Біз мыс, алюминий және жезді ұсынамыз. Материалды таңдау сіздің қыздырғыш өзегіңіздің жылу өнімділігіне, салмағына және құнына байланысты.
С: Қай дәнекерлеу процесі менің қолдануым үшін жақсы? A: Қарсылық дәнекерлеу үлкен көлемді өндіріс үшін өте қолайлы. Лазерлік дәнекерлеу ең аз жылу бұрмалануымен ағып кетудің жоғары тұтастығын ұсынады. Күрделі жинақтар немесе алюминий өзектер үшін дәнекерлеуге артықшылық беріледі.
С: Неліктен В типті тегістелген профиль қыздырғыш өзектер үшін пайдаланылады? A: Тегістелген пішін әр түтіктің биіктігін азайта отырып, жылу тасымалдағыш бетінің ауданын ұлғайтады – ықшам қыздырғыш өзек жинағында көбірек түтіктерді жинауға мүмкіндік береді.
С: Өндірістік тапсырыстарды орындаудың әдеттегі уақыты қандай? A: Стандартты жеткізу уақыты 50 000 данаға дейінгі тапсырыстар үшін 20–25 жұмыс күні. Арнаулы құрал 15–20 жұмыс күнін қосады.
С: Сіз көлденең қима профильдерін жасай аласыз ба? A: Иә. Стандартты B типті профильден басқа, біз арнайы қыздырғыш өзек конструкциялары үшін дөңгелек, D-тәрізді, сопақ және тікбұрышты түтіктерді шығарамыз.
С: Материалдық сертификаттарды жөнелтілімдермен қамтамасыз етесіз бе? A: Иә. Әрбір жөнелтуде диірмен сынау сертификаттары (MTC), өлшемді тексеру есептері және тұтынушы талаптарына сәйкес ағып кету сынағы құжаттамасы бар.
Синуқуат жеткізедіЖоғары жылу өткізгіштігі бар алюминий жезден жасалған жылытқыштың өзек түтіктерімыс, алюминий немесе жезде – қарсылық дәнекерлеу, лазерлік дәнекерлеу немесе дәнекерлеу процестерін қолдау икемділігімен. Біз жылытқыштың негізгі өндірушілерін, автокөлік HVAC жеткізушілерін және жылу жүйелері инженерлерін үлгілер, технологиялық нұсқаулықтар немесе бірлескен жобаны шолу үшін бізге хабарласуға шақырамыз.
Инженерлік шолу:Гао Цян мырза, Sinupower негізін қалаушы – Fortune 500 өндіруші компанияларындағы алдыңғы басшылықты қоса алғанда, алюминий экструзиясы және жылу менеджменті саласында 20+ жыл.
