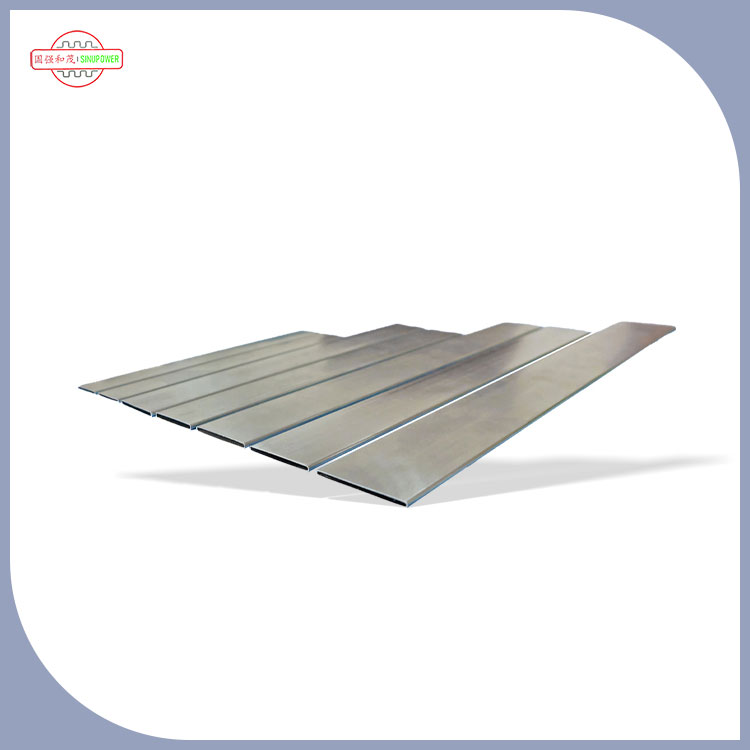

Лазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбыры

Автокөлік HVAC өндірушілері үшін қыздырғыш өзек сенімділігі түтік тігісінің тұтастығынан басталады.Синуқуат– арнаулыӨндірушідәлдіктегі алюминий термокомпоненттері – өндіредіЛазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбырыжоғары қуатты талшықты лазер технологиясын қолдану. Бұл процесс үздіксіз, біртекті дәнекерлеу тігісін жасайды, ол кедергімен дәнекерленген немесе механикалық тігілген түтіктерде жиі кездесетін ағып кету жолдарын болдырмайды. В типті тегістелген профиль жылу алмасу үшін бетінің ауданын барынша арттырады, ал лазермен дәнекерленген тігіс термиялық цикл және салқындатқыш қысымы кезінде құрылымның тұтастығын қамтамасыз етеді. Нәтиже: көліктің қызмет ету мерзімінде сенімді жұмыс істейтін қыздырғыш өзектер. Жетекші ретіндежылытқыштың негізгі түтіктерін өндіруші, Sinupower сенімді, ағып кетпейтін шешімдермен бүкіл әлем бойынша автомобиль HVAC жеткізушілеріне қызмет көрсетеді.

Неліктен жылытқыш құбырлар үшін лазерлік дәнекерлеу маңызды?

СинуқуатЛазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбырыкәдімгі түтіктерді дайындау әдістерімен салыстырғанда өлшенетін артықшылықтарды беретін процесс арқылы өндіріледі:

Нөлдік ағып кету өнімділігі

• Лазерлік дәнекерлеу кеуектілігі немесе микро-жарықтары жоқ үздіксіз, біртекті дәнекерлеу тігісін жасайды - қыздырғыш өзектерінің бастапқы істен шығу режимін жояды.
• Дәнекерлеу тігісінің тұрақты ену тереңдігі (әдетте 0,5–1,2 мм) қосылыстардың негізгі материалдың беріктігіне сәйкес келуін немесе асып кетуін қамтамасыз етеді.
• Әрбір өндірістік партиядағы гелийдің ағуын тексеру түтікке жылына 0,5 г-нан төмен ағып кету жылдамдығын тексереді.
• Дәнекерлеуден кейінгі толтырғыш материал қажет емес, бұл флюс қалдығы немесе балқыма қорытпасының морттану қаупін жояды.

Жоғары жылу беру тиімділігі

• Тегістелген B типті профиль бетінің көлемінің арақатынасын ұлғайтады, бұл салқындатқыш сұйықтықтан кабина ауасына жылдамырақ жылу беруді қамтамасыз етеді.
• Тегіс ішкі тесік ағынның кедергісін және қыздырғыш өзегіндегі қысымның төмендеуін азайтады.
• Біркелкі қабырға қалыңдығы (төзімділік ±0,05 мм) құбырдың бүкіл ұзындығы бойынша тұрақты жылу өткізгіштігін қамтамасыз етеді.

Жылулық цикл кезінде жақсартылған төзімділік

• Лазерлік дәнекерлеу шаршаусыз крекингсіз қайталанатын термиялық кеңею мен қысқаруға төтеп беретін металлургиялық байланыс жасайды.
• AA3003 және AA3102 алюминий қорытпаларымен үйлесімді, олардың тамаша жылу өткізгіштігі (200–220 Вт/м·К) және қалыптау қабілеті үшін таңдалған.
• Дәнекерлеу жігінің деградациясы жоқ -40°C пен +120°C аралығындағы 10 000+ термиялық цикл үшін расталған.

Таза, ағынсыз өндіріс

• Лазерлік дәнекерлеу флюс немесе дәнекерлеу пастасы қажеттілігін болдырмайды, ластану қаупін азайтады және төменгі ағынды жинауды жеңілдетеді.
• Дәнекерленген жік шашырамайды немесе бетінің тотығуы жоқ – түтіктер дәнекерлеуден кейін қанатты бекітуге және үстіңгі жағын дәнекерлеуге дайын.
• Дәнекерлеу тігісінің дәйекті геометриясы фигураны автоматтандырылған кірістіру мен өзекшелерді туралау мәселелерінсіз орнатуға мүмкіндік береді.

Лазерлік дәнекерленген В типті түтік әдеттегі тігісті түтікке қарсы

Өндіріс процесі – катушкадан дайын түтікке дейін

өндіруЛазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбырыкатушкалар қорынан дайын түтікке дейін қатаң бақыланатын алты қадамдық процесті орындайды:

1-қадам – Материалды таңдау

• Негізгі материалдар: AA3003 және AA3102 алюминий қорытпалары, жылу өткізгіштік, қалыптау және пісіру үйлесімділігі үшін таңдалған.
• Кіріс катушкалар қоры химиялық құрамы мен бетінің сапасына сыналған.
• Материалдың қалыңдығы диапазоны: қолдану талаптарына байланысты 0,20 мм-ден 0,60 мм-ге дейін.

2-қадам – жолақты қалыптастыру

• Алюминий жолағы В типті профильге айналдырылған - жылытқыштың өзек құбырларына тән тегістелген, сопақ көлденең қимасы.
• Дәл қалыптау қалыптары катушкалардың бүкіл ұзындығы бойынша дәйекті профиль өлшемдерін қамтамасыз етеді.
• Желідегі лазерлік өлшем рұқсат етуді сақтау үшін профиль геометриясын бақылайды.

3-қадам – Лазерлік дәнекерлеу

• Жоғары қуатты талшықты лазер (1–3 кВт) терең ену және тар ені бар кілттік саңылау дәнекерлеуін жасай отырып, түтік тігісіне бағытталған энергияны береді.
• Қорғаныш газы (аргон немесе гелий) дәнекерлеу пулын тотығудан қорғайды.
• Нақты уақыттағы дәнекерлеу тігісін бақылау ену тереңдігін, дәнекерлеу ені мен кеуектілігін қадағалайды – арнайы емес бөліктерді автоматты түрде қабылдамайды.

4-қадам – дәнекерлеу тігісін күйдіру

• Локализацияланған дәнекерлеуден кейінгі күйдіру негізгі материалдың температурасына әсер етпей, дәнекерлеу аймағындағы қалдық кернеуді жояды.
• Дәнекерлеу аймағының түтіктің қалған бөліктеріне ұқсас икемділігі мен қалыптасу мүмкіндігін қамтамасыз етеді.

5-қадам – Өлшемдері және ұзындығы бойынша кесу

• Түтіктер өлшемді өлшегіштер сериясы арқылы соңғы өлшемдерге дейін калибрленеді.
• Дәл аралау немесе кесу жабдығын пайдаланып тұтынушы көрсеткен ұзындықтарға кесіңіз.
• Ұштары тазартылады және финді салуға немесе тақырыпты бекітуге дайындалады.

6-қадам – 100% ағып кетуді тексеру

• Әрбір түтік ағып кетпейтін өнімділікті тексеру үшін гелий масс-спектрометриясының ағу сынағынан өтеді.
• Қабылдау критерийі: ≤0,5 г/жыл ағып кету.
• Сынақтан өтпеген түтіктер автоматты түрде қабылданбайды – нөлдік ақауы бар түтіктердің өндіріс желісінен шығуын қамтамасыз етеді.

Қолданба фокусы – Автокөлік HVAC үшін қыздырғыш өзектер

Сенімді адам ретіндеавтомобиль жылытқышының негізгі түтік жеткізушісі, Sinupower өнімдері бірнеше көлік платформаларында орналастырылған:

Негізгі қолданбалар

• Жолаушылар көлігінің HVAC жүйелері:Седандардағы, жол талғамайтын көліктердегі және жеңіл жүк көліктеріндегі кабинаны жылытуға арналған негізгі компонент.
• Коммерциялық көліктің климаттық бақылауы:Жүк көліктеріне, автобустарға және жолдан тыс жабдықтарға арналған ауыр жылытқыштардың өзектері.
• Электрлік көлікті жылумен басқару:EV жылыту жүйелеріне біріктірілген (жылу сорғысы немесе резистивті қыздыру конфигурациялары).
• HVAC ауа өңдеу қондырғылары:Ықшам, саңылаусыз жылу алмастырғыштар қажет болған ғимараттарда және өнеркәсіптік жылыту қолданбаларында қолданылады.

Қыздырғыштың негізгі жинағындағы біріктіру нүктелері

• Түтіктер финді дестелердің арасына салынып, негізгі блокты қалыптастыру үшін кеңейтіледі немесе дәнекерленген.
• Түтіктердің ұштары дәнекерлеу немесе механикалық біріктіру арқылы кіріс/шығыс үстіңгі бөліктеріне қосылады.
• Салқындату сұйықтығы (қозғалтқыштың салқындатқышы немесе EV жылыту сұйықтығы) түтіктің ішкі бөлігі арқылы өтеді, ал ауа қанатты сыртқы жағынан өтеді.
• Жылу беру сұйықтықтан түтік қабырғасы мен қанаттар арқылы кабинаның ауасына өтеді.

Құрастыру процестерімен үйлесімділік

• Біздің түтіктер басқарылатын атмосфералық дәнекерлеу (CAB) және вакуумдық дәнекерлеу процестерімен үйлесімді.
• Тегіс, оксидсіз дәнекерлеу тігісі дәнекерлеу алдында қосымша тазалауды қажет етпейді, бұл процесс қадамдары мен ластану қаупін азайтады.
• Түтік профильдері мен ұзындығын белгілі бір негізгі геометрияларға және көлік платформасының талаптарына сәйкес келтіруге болады.

Сапа сертификаттары және өндіріс стандарттары

Синуқуат компаниясының өндірістік процестері келесі сертификатталған жүйелер бойынша жұмыс істейді:

📋 Сертификаттың толық көшірмелері сұраныс бойынша қол жетімді.

Зияттық меншік

• 2 өнертабысқа патент– В типті түтіктерге арналған меншікті лазерлік дәнекерлеу позициясын анықтау жүйесін қоса.
• 15 дизайн патенті– бірегей түтік профильдері мен қыздырғыш өзек геометриясын жабу.
• 16 пайдалы модельге патент– түтіктерді қалыптастыру және дәнекерлеу процестерін жақсартуға бағытталған.

Қыздырғыштың негізгі түтіктеріне арналған теңшеу мүмкіндіктері

Өлшемді теңшеу

• Түтік ені:12 мм-ден 40 мм-ге дейін (тұтынушы көрсеткен)
• Түтік биіктігі:1,5 мм-ден 5,0 мм-ге дейін (тегістелген профиль)
• Қабырғасының қалыңдығы:0,20 мм-ден 0,60 мм-ге дейін
• Ұзындығы:100мм-ден 2000мм-ге дейін (тапсырыс бойынша кесілген ұзындық)
• Төзімділік:Критикалық өлшемдерде ±0,05 мм

Қорытпа және жабын опциялары

• AA3003:Стандартты қорытпа – жақсы жылу өткізгіштік және қалыптау қабілеті, коррозияға төзімді.
• AA3102:Жоғары беріктік нұсқасы – жоғары қысымды немесе көп талап ететін қолданбаларға жарамды.
• Беттік өңдеу:Тоттануға төзімділікті арттыру үшін қосымша мырыш қабығы немесе конверсиялық жабын.

Соңғы пішін опциялары

• Шаршы кесінді– тақырыпты енгізу үшін стандартты
• Кесілген ұштары– оңай құрастыру және тығыздауыш орнату үшін
• Кеңейтілген ұштары– механикалық колонка қосылымдары үшін
• Арнаулы соңғы профильдер– тұтынушы сызбасы бойынша

Даму процесі

1. Талапты беру:Тұтынушы спецификацияларды, сызбаларды немесе өнімділік мақсаттарын ұсынады.
2. Техникалық-экономикалық сараптама:Инженерлік топ материалды, профильді және дәнекерлеу параметрлерін бағалайды.
3. Құрал дизайны:Қалыптау және дәнекерлеу қалыптары өзімізде өндіріледі.
4. Прототипті іске қосу:Тұтынушыны тексеруге арналған 100 данаға дейін – тек құн.
5. Өндіріс:PPAP 3-деңгейімен толық ауқымды өндіріс қолжетімді.
6. Жеткізу:Материалдық сертификаттармен және тексеру есептерімен жоспарлы жөнелтілімдер.

Сапаны қамтамасыз ету – дәнекерлеудің сенімді сапасын қалай қамтамасыз етеміз

Әрбір топтамаЛазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбырыбіздің қатаң сапаны бақылау жүйесінен өтеді:

Шикізатты бақылау

• Материалдың толық қадағалануы бар ISO 14001 сертификатталған балқыту зауыттарынан алынған алюминий катушкалар.
• Кіріс инспекциясы: химиялық құрамы (OES), бетінің сапасы және қалыңдығын тексеру.

Процесстегі басқару элементтері

• Қалыптастыру:Профиль дәлдігін сақтау үшін кері байланыс бақылауымен нақты уақыттағы өлшемді бақылау.
• Лазерлік дәнекерлеу:Қуат, жылдамдық және қорғайтын газ ағыны үздіксіз бақыланады. Дәнекерлеу тігісінің сапасы кірістірілген оптикалық когеренттік томография (OCT) арқылы тексерілді.
• Күйдіру:Дәнекерлеу аймағында дәнекер құрылымының дәйектілігін қамтамасыз ету үшін температураны бақылау арқылы локализацияланған индукциялық жасыту.

Қорытынды тексеру

• Өлшемдік:OD, ені, биіктігі және қабырға қалыңдығы әр түтікке 3 нүктеден өлшенеді.
• Ағып кету сынағы:Гелий масс-спектрометриясы – түтіктердің 100%, ≤0,5 г/жыл.
• Дәнекерлеуді тексеру:Дәнекерлеу тігісінің үздіксіздігін визуалды және микроскопиялық тексеру.
• Механикалық:Бір термиялық өңдеу партиясы үшін созылу және жарылу сынақтары.

Бұл процедуралар әрбір жөнелтілімнің автокөліктерге арналған HVAC қолданбаларының қатаң сапа талаптарына сәйкес келуін қамтамасыз етеді.

Тұрақтылық және қоршаған ортаға сәйкестік

Энергия тиімділігі

• Лазерлік дәнекерлеу дәстүрлі пісіру пешінің операцияларына қарағанда айтарлықтай аз энергияны тұтынады, бұл көміртегі ізін азайтады.
• Жасыту процестеріндегі регенеративті оттық технологиясы газ шығынын 18%-ға азайтады.

Қайта өңдеу және қалдықтарды азайту

• 98% материалды пайдалану – барлық алюминий сынықтары бөлініп, сертификатталған қайта өңдеушілерге қайтарылады.
• Дәнекерлеу процесінде қауіпті қалдықтар ағындарын жоя отырып, флюс немесе дәнекерлеу пастасы пайдаланылмайды.

Сәйкестік

• RoHS сәйкес – материалдарда немесе процестерде шектелген заттар жоқ.
• REACH сәйкес – барлық қорытпалар мен өңдейтін химиялық заттар қазіргі ЕО экологиялық стандарттарына сәйкес келеді.

Лазерлік дәнекерленген жылытқыштың негізгі түтіктері туралы жиі қойылатын сұрақтар

Синуқуат – Heater Core Tubing Solutions компаниясына хабарласыңыз

Синуқуат жеткізедіЛазерлік дәнекерленген ағып кетпейтін қосылым қыздырғыштың өзек құбырыбұл автомобиль HVAC өндірушілеріне жоғары сенімділікпен, тұрақты жылу өнімділігімен және жалпы өндіріс құнын төмендететін жылытқыштардың өзектерін шығаруға мүмкіндік береді. Біз OEM компанияларын, бірінші деңгейдегі HVAC жеткізушілерін және жылытқыштың негізгі өндірушілерін үлгілер, техникалық деректер парақтары немесе бірлескен дизайнды шолу үшін бізге хабарласуға шақырамыз.
