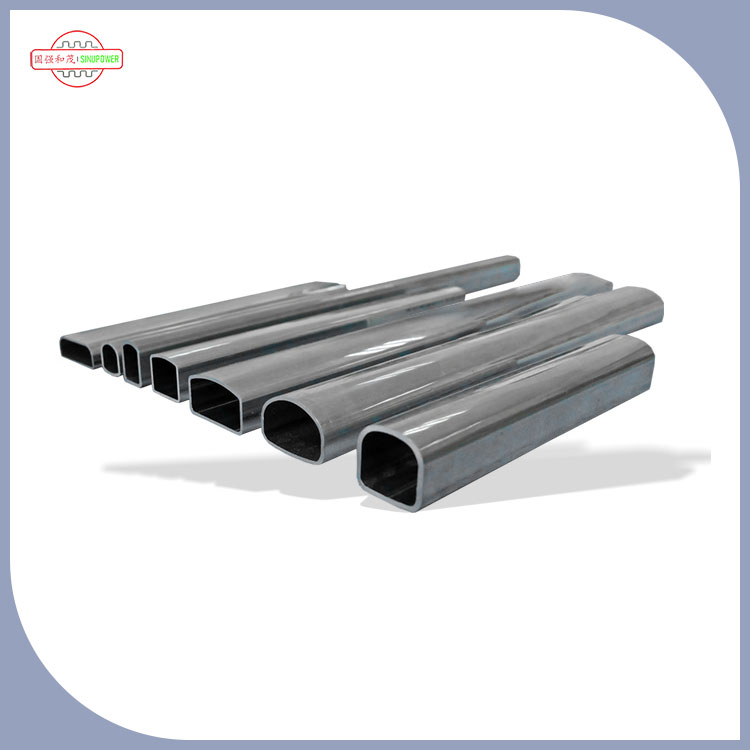

Негізгі құбыр (сонымен қатар параллель ағынды конденсаторға арналған бас құбырдың негізгі құбыры немесе «Marifter» немесе «негізгі құбыр» деп аталады), оның негізгі құрылымдық компоненттерінің бірі, ол жылу беру тиімділігін, жүйенің тұрақтылығын және конденсатордың операциялық сенімділігін тікелей анықтайды. Оның рөлін төрт негізгі өлшемнен кеңейтуге болады: орташа бөлу / жинау, құрылымдық қолдау, қысым балансы және жылу алмасу бойынша көмек:
1,Негізгі функция: жылу алмасудың тиімділігін қамтамасыз ету үшін тоңазытқыштарды дәл бөлу және жинау
Бұл супервайзердің маңызды рөлі. Параллель ағынды конденсатордың негізгі жылу алмасу бірлігі - «негізгі құбыр + жалпақ түтік + Fins», мұнда негізгі құбырдың ішкі құбырға бөлінетін негізгі құбыр және шығыс магистральдық құбырға бөлінеді.
Кіру кураторлары: біркелкі таратады
Компрессордан шыққан жоғары температуралы және жоғары қысымды газ тәріздесі алдымен кіретін негізгі құбырға енеді. Жетекші салқындатқышты «диверсиялық тесіктер» немесе «диверсиялық құрылымдар» немесе «альздамалық қондырғылар» арқылы біркелкі таратады (жалпақ түтіктер - жылуды ауамен алмасуға арналған негізгі арналар).
Егер тарату біркелкі болмаса, кейбір жалпақ түтіктер шамадан тыс тоңазытқыштарға байланысты «қаныққа» айналуы мүмкін, ал басқалары «бос түтіктерге» айналуы мүмкін, ал басқалары «бос түтіктер» болуы мүмкін, ал басқалары «бос түтіктер» болуы мүмкін, алайда, конденсатордың жалпы жылу беру тиімділігін тікелей төмендетіп, тіпті жүйеде жоғары қысымды дабыл береді.
Экспорттық жетекші: салқындатқыш жинап, бағыттау
Жылу алмасуын жалпақ түтікшемен толтырғаннан кейін, «газ тәрізді» күйінен «газ тәрізді» күйінен «газ-сұйық қоспаға» немесе «сұйық» күйіне, содан кейін негізгі шығатын құбырға өтеді. Жетекші Тегіс түтіктердегі барлық салқындатқышты жинайды және оны тоңазытқыш циклінің келесі кезеңін аяқтау үшін розетка құбырымен (мысалы, кеңейту клапаны) жібереді.
Экспорттық бақылаушы сонымен қатар сұйық салқындатқыштың алғашқы ағып кетуіне және газ тәріздес тоңазытқыштың кіруін қамтамасыз ету үшін «сұйық жинақтау құрылымы» (мысалы, төменгі ойық) қолданылады.
2,Құрылымдық қолдау: жалпы тұрақтылықты қамтамасыз ету үшін бекітілген жылу алмасу қондырғысы
Параллель ағынды конденсатордың жалпақ түтіктері мен фабрикалары негізгі құбырмен толығымен, қатаң тұтас қалыптастыру керек:
Жетекшілер әдетте «механикалық кеңею» немесе «механинг» процестері арқылы тегіс құбырлармен тығыз байланысқан жоғары күшейтілген алюминий қорытпаларын (жеңіл, жақсы термиялық өткізгіштік) қолданады. Ол тек тоңазытқыштың жоғары қысымына төтеп беріп қана қоймай (әдетте 1,5-3,0 МПа) ғана емес, сонымен қатар көлік құралын жүргізу және жабдық діріл сияқты сыртқы әсерлерге қарсы тұра алмайды.
Егер тұрақты бақылау болмаса, ондаған жұқа жалпақ түтіктер біркелкі емес күйзеліске байланысты, салқындатқыштың ағып кетуіне және конденсаторды тікелей зақымдауға себеп болады.
3,Қысым балансы: жүйенің қауіпсіздігін қорғау үшін тоңазытқыштың ауытқуы
Тоңазытқыш жүйесін пайдалану кезінде салқындатқыштың қысымы компрессорды бастау және қоршаған орта температурасындағы өзгерістер сияқты жұмыс жағдайына байланысты құбылуы мүмкін. Негізгі құбыр келесі әдістермен қысымды буферлеуі мүмкін:
Көлем буфері: негізгі құбырдың ішінде белгілі бір көлемде, бұл жүйенің қысымынан туындаған белгілі бір көлемге ие, бұл жүйелік қысыммен, мысалы, компрессордың заряды қысымы тым жоғары болған кезде, мысалы, негізгі құбыр тегіс құбырдың әсерін жеңілдетеді).
Газ сұйықтығының бөлінуіне көмек: негізгі құбырда, газ тәрізді тоқылған кезде газ тәрізді тоңазытқыш төмен тығыздыққа байланысты негізгі құбырдың үстіңгі бөлігінде жиналады, ал сұйық салқындатқыш жоғарырақ тығыздыққа байланысты болады. Негізгі құбырдың «жоғарғы және төменгі қабаттары» құрылымы газ бен сұйықтықты бөлуге көмектеседі, «сұйық балғалар» қаупін азайтады (егер сұйық балғамент »(егер сұйық компрессорға кірсе, ол компрессорға зақым келтіреді).
4,Жылу алмасу бойынша көмек: жергілікті жылу кедергісін азайтады және жылу берудің жалпы тиімділігін арттырады
Жетекші жылу алмасудың негізгі компоненті болмаса да, олар жылу алмасуға материалдық және құрылымдық дизайн арқылы көмектесе алады:
Материалдық термиялық өткізгіштік: негізгі құбыр үшін қолданылатын алюминий қорытпасы шамамен 200 Вт / (Мақт), бұл қарапайым болаттан жасалған материалдан әлдеқайда жоғары жылу өткізгіштігі бар. Ол жалпақ құбырдың ауаға ауысқанын, мысалы, жергілікті жылу жинағын азайтады (мысалы, ішкі құбырдың жанындағы температура жоғары болған кезде, негізгі құбыр, шамадан тыс температура айырмашылығы мен негізгі құбырдың пайда болуына жол бермеу үшін).
Құрылымдық оңтайландыру: магистральдық құбырлардың кейбір сыртқы қабырғалары «Микро киімдер» немесе «ойықтар» немесе «Микроталар» немесе «Микроталар»-мен, жылуды тарату тиімділігін жанама түрде жақсартады (әсіресе көлік құралы кондиционері сияқты ықшам кеңістіктерде, бұл дизайн жылу алмасу аймағының жеткіліксіздігі мәселесін өтей алады).
