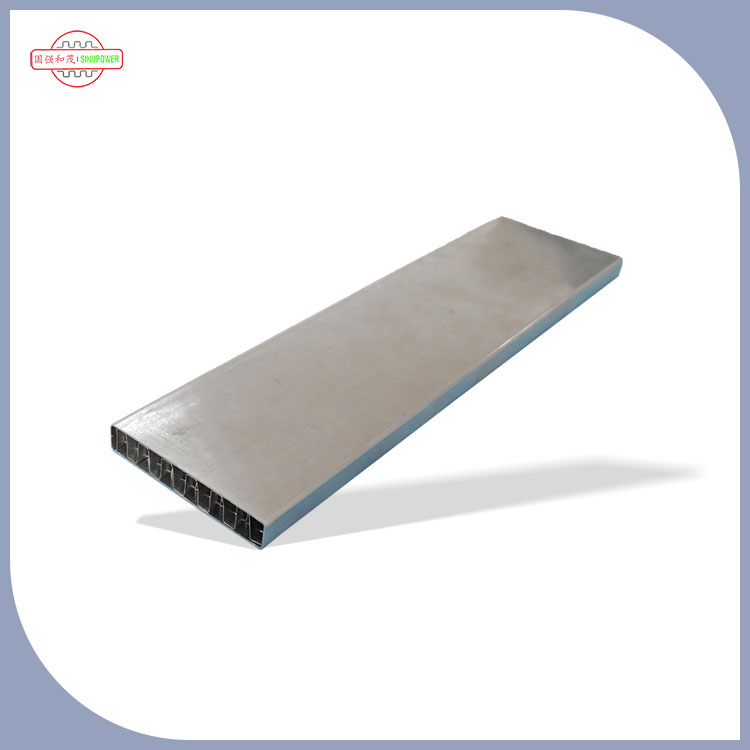

Батареяны салқындату тақтасы (сонымен бірге «батареяны салқындату табақшасы» деп те аталады) - бұл батарея жүйелерінің негізгі термальды басқару компоненті, әсіресе жаңа энергияның электр станциялары және қуат жинағы сияқты батареялар жиынтығы. Оның негізгі функциясы белсенді немесе пассивті құралдар арқылы зарядтау және зарарсыздандыру кезінде, аккумулятордың температурасын басқару, батареяның қауіпсіз және тиімді температурасы, температурасы, қысқартылған, қысқартылған, қысқартылған немесе тегіс емес температурадан туындауын қамтамасыз етеді.
1,Негізгі рөл: «Температураны басқарудың» үш негізгі мәндерінің айналасында
1. Батареяның қызып кетуін және қауіпсіздік қатерлерінің алдын алуды болдырмаңыз
Батареялар (әсіресе литий-ион аккумуляторлары) зарядтау және ағызу кезінде джоуль жылуын жасаңыз (ток ішкі кедергілер арқылы жұмыс істейді және ыстық үдеу және жаңа энергетикалық көліктердің тез зарядтау сияқты), жылу өндірісі күрт артады:
Егер температура қауіпсіз шегіден асып кетсе (әдетте литий-ион аккумуляторлары үшін, әдетте, 45-60 ℃, әр түрлі айырмашылықтары бар), ол электролит декомпозициясына, оң электрод материалдарына зақым келтіруі мүмкін, тіпті «термиялық қашу» (өрт, жарылыс);
Салқындату тақтасы жылуды тез сіңеді және оны салқындату ортасына (мысалы, салқындатқыш, ауа) тікелей немесе жанама түрде (мысалы, батарея ұяшығына / модульге байланыстыру), батареяның температурасын қауіпсіз ауқымда басқарады және көзден термиялық қашу қаупін азайтады.
2. Тұрақты жұмысын қамтамасыз ету үшін батареяның температурасы айырмашылығын теңестіру
Батарея жинағы ондаған немесе тіпті жүздеген жеке жасушалардан тұрады. Егер жылуды тарату біркелкі болмаса, «жергілікті жоғары температура, жергілікті төмен температура» температура айырмашылығы болуы мүмкін (мысалы, жергілікті төмен температура »(мысалы, батарея жинағының жиегі мен ортасы арасындағы температура айырмашылығы):
Жоғары температуралы мономер: жылдам сыйымдылығы және циклдің қысқаруы;
Төмен температураға арналған ұяшықтар: зарядтау және түсіру тиімділігі (мысалы, қысқы қысқы ауқым), тіпті зарядтауға және зарядтауға қатыса алмайды, тіпті зарядтауға және ағызуға қатыса алмайды, тіпті барлық аккумулятор бумасы «артқа артта қалады»;
Салқындату тақтасы жылудың біркелкі каналдары (мысалы, серпентин арналары, параллель арналар) немесе жылу бөлу конструкцияларымен жасалған немесе жылуды тарату құрылымдары, «баррелі эффектінің» барлық жасушалары арасындағы температура айырмашылығын азайтыңыз және барлық батареялардың жұмысын үндестіруді қосыңыз.
3. Оңтайлы жұмыс температурасын ұстап тұрыңыз және батареяның қызмет ету мерзімін ұзарту
Батареяда «Оңтайлы жұмыс температурасының диапазоны» (әдетте 20-40 ℃), оның ішінде:
Ең жоғары зарядтау тиімділігі (жоғары температуралы зарядтау кезінде баяу температуралы зарядтаудан және литийдің тұндыруына жол бермеу);
Сыйымдылығы ең баяу (жоғары температура электрод материалдарының қартаюын тездетеді, төмен температура), екеуі де литий дендриттерінің пайда болуына әкеледі);
Салқындату табақшасы жылудан шығарудың қарқындылығын динамикатпен реттейді (мысалы, батареяның температурасына дейін салқындату жүйесін автоматты түрде іске қосу және тоқтату), мысалы, салқындатқыш ағынын автоматты түрде іске қосу және тоқтату, мысалы, батареяның температурасына дейін, батареяны ұзақ уақыт тұрақтандырады және батареялар бумасының қызмет ету мерзімін ұзарту (әдетте 3-5 жылдан 5-8 жас аралығында).
2,Көмекші функция: Әр түрлі сценарийлерге бейімделген функция кеңейтімі
Төмен температурада алдын ала қыздыру (жартылай интегралды дизайн): кейбір салқындату тақталары қыста төмен температурада «жылыту режиміне» ауысуға болатын «суық икемді интеграциялау» құрылымын (мысалы, ыстықтай интеграциялау) қабылдайды. Батарея суық / жылытулар арқылы алдын-ала қызады, батареяның аз белсенділігі және төмен температурада қысқа диапазондармен алдын-ала қызады (әсіресе солтүстік өңірлердегі жаңа энергетикалық көліктерге қолайлы).
Батареяның құрылымын қорғау және діріл әсерін азайту: кейбір салқындату тақталары (мысалы, жаңа энергияның сулы батареяларының суыған табақ) батареяға бекітілген кезде жинақталған материалдармен (мысалы, жылу өткізгіш силикон төсемі сияқты) жабдықталған. Жылу өткізгіштікті арттырумен қатар, олар көлікті пайдалану кезінде жастық тербелістері, сонымен қатар ұзақ мерзімді дірілге байланысты құрылымдық немесе батарея ұяшықтарының нашарласуын болдырмауға болады.
3,Негізгі бейімделу сценарийі: Неліктен жоғары қуатты батареялар салқындату тақталарына не нәрсеге сүйенеді?
ЖАҢА ЭНЕРГИЯЛЫҚ ҚУАТ БАСҚАРУ: бұл салқындату тақталарын қолдануға арналған ең негізгі сценарий. Автокөлікпен жұмыс кезінде (мысалы, қуаттылығы бар жоғары қуат) және жабық қондырғылардан жоғары зарядтау және ағызатын қуатқа байланысты (аккумулятор пакеті ішінде жылудан қорғайтын жағдайлар), жылуды мәжбүрлеп тарату үшін салқындату табақтарын (негізінен су салқындатылған тақтайшалар) пайдалану қажет, әйтпесе ол ауқым мен қауіпсіздікке қатты әсер етеді;
Энергияны сақтау Батарея жүйесі: ірі энергияны сақтау электр станцияларының аккумуляторы (мысалы, фотоэлектрлік / жел қуатымен жабдықталған энергияны сақтау) үлкен сыйымдылыққа ие және ұзақ уақыт зарядтауға және зарядтауға болады. Егер температура тым жоғары болса, сыйымдылық тез ыдырайды. Салқындату тақталары энергия сақтау жүйесінің ұзақ мерзімді тұрақты жұмысын қамтамасыз ете алады;
Аққұбалы өнеркәсіптік батареялар, мысалы, жүк машиналары мен AGV роботтарында қолданылатын, жиі жылдам зарядтау және ағызу арқылы жылу шығарады. Салқындату тақтасы жабдықтың жұмыс тиімділігіне байланысты, шамадан тыс түсіп, көбінесе жабуға кедергі келтіруі мүмкін.
