Аннотация
Конденсатор нашар жұмыс істегенде, белгілер таныс болып көрінеді: жоғары қуат тұтынуы, тұрақсыз шығыс температуралары, жиі тазалау, мерзімінен бұрын ағып кету және ең нашар уақытта көрінетін діріл шуының түрі. АD-типті дөңгелек конденсатор түтігіықшам конденсатор құрылыстарында жиі таңдалады, себебі ол үш бәсекелес қажеттілікті теңестіруге көмектеседі: жылу тасымалдағыш бетін пайдалану, ағынның тұрақтылығы және шектеулі аумақта механикалық беріктік. Бұл мақалада мен нақты әлемдегі конденсаторларда әдетте не дұрыс болмайтынын, әдетте «D-типті + дөңгелек» дизайн мақсаты нені білдіретінін, қателерді болдырмау үшін нені көрсету керектігін және түтік цехыңызға жеткенге дейін ұзақ мерзімділік (коррозия, ластану, діріл) туралы қалай ойлануға болатынын талдаймын.
Мазмұны
- Бір қарағанда контур
- Сатып алушылар қандай мәселелерді шешуге тырысады?
- Іс жүзінде D типті дөңгелек конденсатор түтігі дегеніміз не?
- Ол конденсатор жүйелерінде қай жерде жақсырақ болады?
- Өнімділік сызбаға сәйкес болуы үшін нені көрсету керек
- Коррозия, ластану және діріл туралы қалай ойлауға болады
- Қымбат қайта өңдеуді болдырмайтын жеткізуші сұрақтары
- Таңдау және ақауларды жою кестесі
- Жиі қойылатын сұрақтар
- Ойларды аяқтау
Бір қарағанда контур
- Бірінші:ауыру нүктесін анықтау (кеңістік, қысымның төмендеуі, діріл, коррозия, ластану немесе құрастыру шығымы).
- Содан кейін:құрастыру үшін «D-түрі» нені білдіретінін растаңыз (профиль, соңғы пішін, түтіктен тақырыпқа интерфейс немесе орау геометриясы).
- Келесі:нақты нәтижелерге әкелетін ерекшеліктерді құлыптау (өлшемдер, төзімділік, қорытпа/материал, тазалық, сынақ әдісі).
- Соңында:Тек каталог беті емес, тексеру жазбалары мен процесті басқару арқылы сәйкестікті дәлелдей алатын жеткізушімен теңестіріңіз.
Сатып алушылар қандай мәселелерді шешуге тырысады?
Көптеген адамдар дүкенге бармайдыD-типті дөңгелек конденсатор түтігіөйткені бұл керемет естіледі. Олар мұны бірдеңе ауырғандықтан жасайды - әдетте құны, жұмыс уақыты немесе екеуі де. Командалар конденсатордың жұмысына арналған түтік опцияларын бағалайтын кезде мен жиі көретін ауырсыну нүктелері мыналар:
- Кеңістік тар:катушкалар аймағы шектелген, бірақ сыйымдылық мақсаттары өзгеріссіз қалады.
- Қысым төмендейді:сорғылар/желдеткіштер көп жұмыс істейді және қуат тұтынуы артады.
- Ластану және масштабтау:өнімділігі іске қосу кезінде жақсы көрінеді, содан кейін апталар немесе айлар кейін ыдырайды.
- Діріл шаршауы:Түтік тіректері белгілі бір жүктемелерде резонанс пайда болғанша «жеткілікті» болады.
- Коррозияға қарсы тосынсыйлар:аралас металл жүйелері, су химиясының ауысуы немесе жағалаудағы орталар өмірді қысқартады.
- Жинақ өнімділігі мәселелері:шағын өлшемді ауытқу дәнекерлеу/дәнекерлеу ақауларын, ағып кетуді немесе қайта өңдеуді тудырады.
- Жеткізу уақытының құбылмалылығы:сізге мінсіз көрінетін бір реттік партия емес, болжамды жеткізу және қайталанатын сапа қажет.
Ең жақсы түтік таңдау - тәуекел профиліңізді төмендететін түтікнақты жұмыс жағдайларыңыз үшін. Сондықтан біз «жақсы жылу беру» туралы айтпас бұрын, әдетте «D-типі» нені білдіретіні туралы айтуымыз керек.

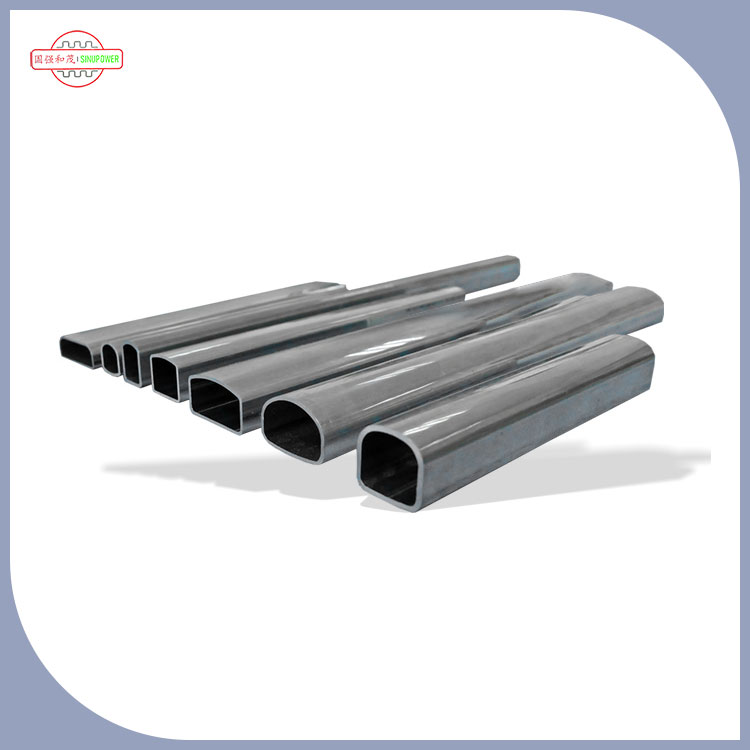

Іс жүзінде D типті дөңгелек конденсатор түтігі дегеніміз не?
Атау шатастыруы мүмкін, өйткені «D-түрі» салаларда әртүрлі қолданылады. Көптеген конденсатор конструкцияларында «D-типі» көбінесе ағынның әрекетін дөңгелек өтуден күткенге жақын ұстай отырып, орау, контакт немесе құрастыру тұрақтылығын жақсартуға арналған геометрия немесе интерфейс таңдауын білдіреді.
Менің практикалық анықтамам: A D-типті дөңгелек конденсатор түтігіәдетте сұйықтық ағынын біркелкі ұстау үшін (дөңгелек ағын жолдарының негізгі артықшылығы) басқарылатын жазық немесе индекстелген мүмкіндікті («D» мақсаты) енгізуге арналған, ол орналастыруға, аралыққа, түтіктен үстіңгі бөлікке қосылуға немесе контакт аймағын пайдалануға көмектеседі, әсіресе ықшам катушкаларда.
Бұл неге маңызды? Конденсаторлардағы көптеген «өнімділік» мәселелері жылу беру теориясынан туындамағандықтан, олар өндірістің вариациясынан және өріс жағдайларынан туындайды. Орналастыру оңай, біріктіру оңай және шамалы өлшемді жинақтауға сезімталдығы төмен түтік шағын теориялық тиімділік артуынан артық болуы мүмкін.
Егер сіз түтіктің бұл түрін бағалайтын болсаңыз, жай ғана «бұл дөңгелек пе?» Деп сұрамаңыз. Сұрау:D типті дизайн мақсатына байланысты құрастырылымымның қай бөлігі тұрақтырақ немесе қайталанатын болады?
Ол конденсатор жүйелерінде қай жерде жақсырақ болады?
Өнеркәсіптік нысандар мен HVAC жүйелеріндегі конденсаторды қолдануда құбырды таңдау әдетте жылу беру аймағы, ағынның таралуы және механикалық төзімділік арасындағы теңгерім әрекеті болып табылады. АD-типті дөңгелек конденсатор түтігіжиі таңдалады:
- Сізге жинақылық қажет:қаттырақ катушкалар орау немесе көбірек болжамды түтік туралау бірдей конверттегі сыйымдылық мақсаттарына жетуге көмектеседі.
- Тұрақты ағын әрекетін қалайсыз:дөңгелек тәріздес ағын жолдары агрессивті пішінді арналармен салыстырғанда кенет қысымды азайтуға көмектеседі.
- Қосылу процесі қайталануды қажет етеді:тұрақты профиль мүмкіндігі құрастыру өзгермелілігін азайтады.
- Жұмыс шарттары өзгереді:діріл, температура циклі және үзіліссіз жүктемелер механикалық тұрақты геометрияны марапаттайды.
Тағы бір шындықты тексеру: егер сіздің конденсаторыңыз сәйкес емес таралумен (ыстық нүктелер, біркелкі емес розетка температурасы) жұмыс істеп тұрса, сіз «оңтайландырылған» түтік пішінінен алғанға қарағанда дұрыс таратпаудан әлдеқайда көп өнімділікті жоғалтуыңыз мүмкін. Сондықтан түтік таңдауды жүйенің бір бөлігі ретінде қарастырыңыз: үстіңгі деректемелер, тіректер, фин контактісі, біріктіру сапасы және тазалау стратегиясы.
Өнімділік сызбаға сәйкес болуы үшін нені көрсету керек
Міне, мен тым көп рет көрген тұзақ: сызба «аяқталған», бірақ ол ағып кету қаупін, қысымның төмендеуін және жинақ шығымдылығын басқаратын мәліметтерді бақыламайды. Егер сіз қаласаңыз аD-типті дөңгелек конденсатор түтігіпартиядан топтамаға дәйекті түрде әрекет ету үшін, бұл өте тиімді сипаттамалар элементтері.
Құлыпталатын негізгі сипаттамалар
- Сыртқы диаметрі және қабырғасының қалыңдығы:төзімділік пен өлшеу әдісін қамтиды.
- Ұзындығы және кесу сапасы:штрих шектеулері, квадраттық және соңғы жағдай талаптары.
- Материал/қорытпа:коррозия ортасына және қосылу процесіне сәйкес келеді.
- Бетінің жағдайы және тазалығы:майларды, чиптерді, шаңды бақылау; рұқсат етілген бет ақауларын анықтау.
- Қысым/саңылау сынағы:сынақ қысымын, ортаны (ауа/су), ұстау уақытын және қабылдау критерийлерін көрсетіңіз.
- Қалыптастыру/біріктіруден кейінгі өлшем тұрақтылығы:егер түтіктер алдын ала құрастырылған немесе аяқталған болса, өңдеуден кейінгі тексерулерді көрсетіңіз.
Егер сіз халықаралық деңгейде сатып алсаңыз, оны анықтау да орындыорау және өңдеуталаптар. Конденсатор түтіктері шамалы болып көрінетін әсерлерден зақымдалуы мүмкін: тістеу, сопақтау, сызылған беттер және ластану. Бұл ақаулар қосылуға немесе қысымды тексеруге дейін көрінбеуі мүмкін - қайта өңдеу әлдеқайда қымбат болған кезде.
Коррозия, ластану және діріл туралы қалай ойлауға болады
«Төзімділік» жалғыз атрибут емес. Конденсатор түтіктері үшін төзімділік әдетте өнім болып табыладыхимия(коррозияға төзімділік),физика(діріл және шаршау), жәнеоперациялар(кірлеу және тазалау). А дегенді шешкенде мен оны қалай бөлетін едімD-типті дөңгелек конденсатор түтігідұрыс қадам болып табылады.
Коррозия
- Судың химиялық маңызы:хлорид деңгейі, рН, еріген оттегі және биоцид бағдарламалары коррозия әрекетін өзгертеді.
- Аралас металдар жүйелері:гальваникалық жұптар оқшауланбаған немесе өңделмеген болса, зақымдануды тыныш жеделдете алады.
- Беттік қорғаныс:жабындар немесе қаптау стратегиялары көмектесе алады, бірақ тазалау әдісіңіз оларды тазартпаса ғана.
Ластану және масштабтау
- Өнімділіктің төмендеуін күтіңіз:тазалауға қол жеткізуді жасаңыз және тазалау тәсіліне шыдайтын түтік сипаттамаларын таңдаңыз.
- Жылдамдық айырбастау:жоғары жылдамдық шөгінділерді азайтуы мүмкін, бірақ эрозияны немесе айдау энергиясын арттыруы мүмкін.
- Техникалық қызмет көрсету шындығы:егер сіздің командаңыз жылына екі рет ғана тазалай алатын болса, тазалау арасында тұрақты болатын дизайнды таңдаңыз.
Діріл және шаршау
- Қолдау стратегиясы:түтік геометриясы көмектесе алады, бірақ тіректер мен аралық жиі шаршаудың соңғы мерзімін анықтайды.
- Термиялық цикл:қайталанатын кеңею/таралу толеранттылық ауытқып кетсе, буындарды босатуы мүмкін.
- Резонанстық тәуекел:Егер жабдықта белгілі діріл жолақтары болса, түтікшені тексеріңіз/табиғи жиіліктерді ертерек қолдаңыз.
Жұмыс уақыты үшін сатып алсаңыз, сәйкестіктің дәлелін сұраңыз. Мысалы,Sinupower Heat Transfer Tubes Changshu Ltd., осы санаттағы көптеген маңызды өндірушілер сияқты, бұл түтік түрін сенімді жылу тасымалдау қызметі мен тұрақты ағын әрекетінің айналасында орналастырады — сіздің міндетіңіз бұл шағымдарды PO және тексеру жоспарындағы өлшенетін қабылдау критерийлеріне байланыстыру арқылы «шынайы» ету болып табылады.
Қымбат қайта өңдеуді болдырмайтын жеткізуші сұрақтары
Егер мен сатып алушылар үшін бір ойды өзгерту керек болса, бұл: түтікті ғана емес, бағалаңызпроцесстүтік жасайды. Сіз көзін алған кезде аD-типті дөңгелек конденсатор түтігі, бұл сұрақтар тәуекелді ертерек көрсетуге бейім:
- Топтамалар бойынша өлшемді ауытқуды қалай басқарасыз?Не өлшенетінін, қаншалықты жиі болатынын және спецификациядан тыс болғанда не болатынын сұраңыз.
- Сіздің зауытта «таза» деген нені білдіреді?Соңғы тексеруден кейін чиптерді жою, майды бақылау және орау туралы сұраңыз.
- Қандай сынақ стандартты және қайсысы міндетті емес?Қысым сынағы, құйынды ток (егер бар болса), визуалды бағалау, қаттылықты тексеру — оны анық көрсетіңіз.
- Тексеру жазбаларын жөнелтілімдермен қамтамасыз ете аласыз ба?Жауап анық емес болса, оны сигнал ретінде қабылдаңыз.
- Тасымалдау кезінде зақымдануды қалай болдырмауға болады?Шұңқырлар мен сызаттар ағып кетуге және сынықтарға айналуы мүмкін.
- Өзгерістерді бақылау тәжірибесі қандай?Материалдық көздегі өзгерістер немесе құралдың өзгерістері жөнелтілім келгенге дейін хабарлануы керек.
Жақсы жеткізушілер бұл сұрақтарға ренжімейді. Олар сіздің байыпты екеніңізді жеңілдетеді, өйткені байыпты тұтынушылар түсінбеушілік пен төтенше өрт сөндіруді азайтады.
Таңдау және ақауларды жою кестесі
Бұл кестені конденсатор таңдау кезінде көрсету немесе тексеру қажет нәрселермен жалпы конденсатор мәселелерін сәйкестендіру үшін жылдам «сатып алушы картасы» ретінде пайдаланыңыз.D-типті дөңгелек конденсатор түтігі.
| Сатып алушының ауырсыну нүктесі | Әдетте не тудырады | Нені көрсету/тексеру керек | Нені қадағалау керек |
|---|---|---|---|
| Уақыт өте келе сыйымдылық төмендейді | Ластану, масштабтау, тазалауға нашар қол жеткізу | Тазалау әдісінің үйлесімділігі; бетінің жағдайы; техникалық қызмет көрсету аралығының болжамдары | Агрессивті тазалау жабындарды немесе буындарды зақымдауы мүмкін |
| Жоғары қысымның төмендеуі | Ағынды шектеу, дұрыс таратпау, өрескел ішкі беттер | Ағын жолының мақсаты; өлшемдік төзімділік; ішкі тазалық | Толеранттылықтың «шағын» ауысуы үлкен жүйе айыппұлдарына айналуы мүмкін |
| Қосылғаннан кейін ағып кету ақаулары | Соңғы сапа мәселелері, ластану, тақырып интерфейсімен сәйкессіздік | Квадраттық/қаттылық шектерін кесу; тазалық стандарты; ағып кетуді тексеру жоспары | Ластану көбінесе соңғы қысым сынағына дейін жасырылады |
| Діріл шуы / шаршау жарықтары | Қолдау аралығы, резонанс, термиялық циклдік кернеу | Қолдау стратегиясы; материалды таңдау; қалыптаудан кейінгі өлшемдік тұрақтылық | Түтік геометриясын дұрыс тіректерді алмастырушы ретінде қарастырмаңыз |
| Коррозия және ерте ауыстыру | Су химиясы, аралас металдар, қоршаған ортаға әсер ету | Материал/қорытпа таңдау; оқшаулау стратегиясы; коррозияға қарсы рұқсат | «Бір өлшемді» материал таңдауы қатал сайттардан сирек аман қалады |
| Құрастырудың төмен өнімділігі | Топтаманың сәйкессіздігі, өңдеудің зақымдалуы, қабылдау критерийлерінің анық еместігі | Тексеру жазбалары; орау; ақаулық шектеулері; өзгерту-бақылау күтулері | Қайта өңдеу шығындары көбінесе түтік бағасының айырмашылығынан асып түседі |
Жиі қойылатын сұрақтар
D түріндегі дөңгелек конденсатор түтігі тек бір салаға арналған ба?
Міндетті емес. Бірдей түтік тұжырымдамасы кез келген жерде жинақы конденсаторлар мен тұрақты біріктіру заттарын көрсете алады. Қандай өзгерістер спецификация болып табылады: материал, төзімділік және сынақ жұмыс жағдайларыңызға (температура, сұйықтық химиясы, діріл профилі, тазалау әдісі) сәйкес келуі керек.
Мен бірінші кезекте не нәрсеге басымдық беруім керек: жылу беру немесе сенімділік?
Көптеген нақты қондырғыларда сенімділік жеңеді. Болжалды тазалау және аз ағып кету арқылы өнімділікті айлар бойы сақтайтын сәл «оңтайлы» түтік күшті басталатын, бірақ тез нашарлайтын немесе құрастыруды қиындататын дизайнға қарағанда жалпы шығындардың жақсы нәтижелерін береді.
Қате «D-түрі» аудармасына тапсырыс беруден қалай аулақ болуға болады?
Геометрия мен интерфейс мәліметтерін нақтылау үшін «D-түрін» жалауша ретінде қарастырыңыз. Көлденең қиманың мақсатын, аяқталу шарттарын және түтіктің үстіңгі деректемелермен және тіректермен байланысын растаңыз. Сатып алу құжаттарына сызбаларды, рұқсаттарды және тексеру нүктелерін қосыңыз, сондықтан ешқандай түсініксіз.
Маған осы түтіктер үшін арнайы сапа тексерулері қажет пе?
Егер конденсатор өте маңызды болса, иә. Кем дегенде өлшемдік тексерулерді, тазалық талаптарын және ағып кету/қысым сынау әдісін анықтаңыз. Тәуекелділігі жоғары жүйелер үшін сериялық тексеру жазбалары мен анық ақаулық шектеулері қажет (шұңқырлар, сызаттар, сопақшалар, қылшықтар).
Ағып кету қаупін азайтудың ең жылдам жолы қандай?
Соңғы сапаны, тазалықты және өңдеуді/орауды құлыптаңыз. Көптеген ағып кетулер тек қосылу немесе кейінгі кезеңдегі қысым сынағы кезінде өздерін ашатын кішкентай мәселелерден басталады - бұлдырлар, ластану немесе өңдеу ойықтары.
Ойларды аяқтау
A D-типті дөңгелек конденсатор түтігікеңістік шектеулерімен, қысымның төмендеуімен немесе жинақтың өнімділігімен күресу кезінде, әсіресе сіздің командаңызға нақты жұмыс кернеуі кезінде болжамды түрде әрекет ететін түтік қажет болғанда, ақылды жауап болуы мүмкін. Ең бастысы - сатып алудұрысконденсатор архитектурасына арналған «D-түрінің» нұсқасын орнатыңыз, содан кейін оның сақтық көшірмесін жеткізілімдер бойынша өнімділікті сәйкестендіруді қамтамасыз ететін техникалық сипаттамалармен және тексеру тәртібімен жасаңыз.
Егер сіз жаңа конденсатор құрастыруды немесе бар жүйедегі түтіктерді ауыстыруды жоспарласаңыз,Sinupower Heat Transfer Tubes Changshu Ltd.конденсатор қызметіне бейімделген өнім опциялары мен өндірістік ноу-хаумен сізге қолдау көрсете алады. Жұмыс жағдайларын, мақсатты сыйымдылықты және негізгі өлшемдерді бөлісіңіз, біз сізге шектеулеріңізге сәйкес келетін түтік сипаттамасын қысқартуға көмектесеміз. Алға ұмтылуға дайынсыз ба?Бізбен хабарласыңы жобаңызды талқылау және нақты әлемдегі талаптарыңызға сәйкес келетін баға ұсынысын алу.
