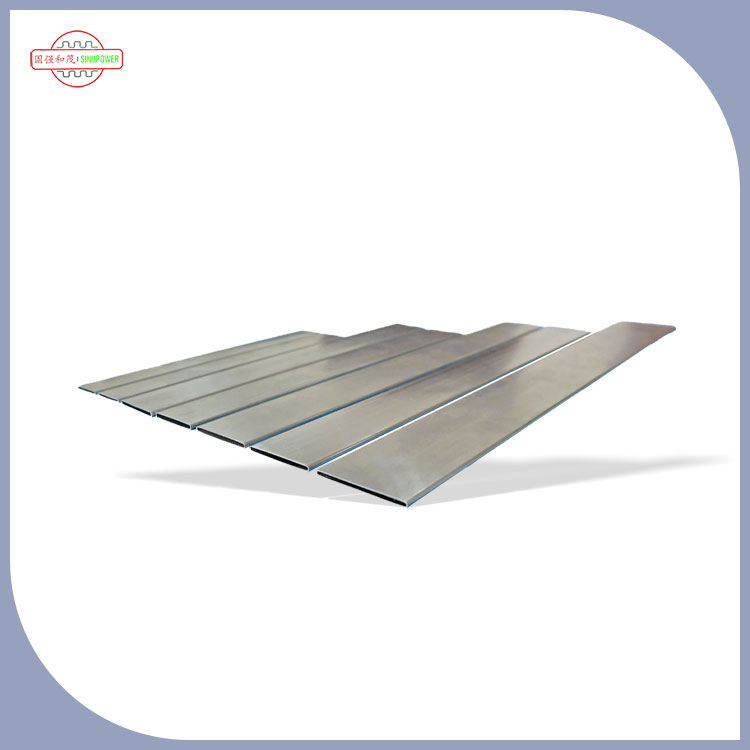

Дәл бүктелген радиатордың негізгі компоненті B типті түтік

Синуқуаткәсіби маман болып табыладыӨндірушідәлдіктегі алюминий термиялық құрамдастарынан. БіздіңДәл бүктелген радиатордың негізгі компоненті B типті түтікавтомобиль және өнеркәсіптік жылу алмасу жүйелеріндегі бүктелген радиатор өзектері үшін арнайы әзірленген көп портты экструдталған алюминий түтік болып табылады. Айырықша «В» қимасы жай ғана эстетикалық емес – бұл шектеулі кеңістікте жылу беру үшін қол жетімді бет ауданын ұлғайтатын, салқындатқыш сұйықтық ағынында басқарылатын турбуленттілік тудыратын және радиатордың ықшам қаптамасын қамтамасыз ететін функционалды геометрия. Бүктелген радиатор жинағының негізгі құрамдас бөлігі ретінде бұл түтіктер қозғалтқыштың салқындатқышы мен қоршаған ауа арасындағы бастапқы жылу алмасуға жауап береді. Олардың дизайны радиатордың тиімділігіне, салмағына және көліктің жалпы өнімділігіне тікелей әсер етеді. Sinupower бұл B-түтіктерін дәл экструзиямен және өндірістегі технологиялық бақылаумен шығарады, бұл әрбір өндіріс партиясында дәйекті геометрия мен сенімді жылу өнімділігін қамтамасыз етеді.

Негізгі құрамдас рөл – B-түтік неліктен радиатордың өнімділігін анықтайды

Дәл бүктелген радиатордың негізгі компоненті B типті түтікбүктелген радиатор өзегінің ішінде негізгі жылу алмасу беті ретінде қызмет етеді. B-тәрізді профиль үш маңызды функционалды артықшылық береді:

Бүктелген Радиатор ядросының интеграциясы

• В-түтіктері бүктелген қанаттар қабаттары арасында параллельді қабаттасып, радиатордың толық өзегін құрайды.
• Салқындатқыш сұйықтық әрбір В-түтіктің көп портты ішкі бөлігі арқылы ағып кетеді, ал ауа сыртқы желбезек беттері арқылы өтеді.
• B-түтіктің кеңейтілген бетінің ауданы және турбулентті ағын үлгілері өзекке аз түтіктер және аз жалпы өзек көлемімен мақсатты салқындату сыйымдылығына қол жеткізуге мүмкіндік береді.
• Бұл интеграциялық тәсіл жылу өнімділігін сақтай отырып немесе жақсарта отырып, материалды тұтынуды және радиатор салмағын азайтады.

Дизайн принциптері – В пішінінің артындағы ғылым

В-тәрізді профиль қолданбалы сұйықтық динамикасының және жылу беру инженериясының нәтижесі болып табылады. Негізгі дизайн принциптеріне мыналар жатады:

Көп портты ішкі геометрия

• B-түтік бір қуыс арна емес, бірақ бойлық торлармен бөлінген бірнеше ішкі порттары бар.
• Бұл порттар салқындатқышпен жанасатын ішкі бетінің ауданын ұлғайтады, сұйықтықтан түтік қабырғасына жылу беруді жақсартады.
• Көп портты дизайн қабырғаларды жұқа етіп, салмақты одан әрі азайтуға мүмкіндік беретін құрылымдық беріктігін жақсартады.

Басқарылатын турбуленттілік генерациясы

• B-профильінің пішіні салқындатқыш түтік арқылы өткенде ағынды бөлу және қайта қосу нүктелерін жасайды.
• Бұл реттелетін турбуленттілік жылу шекаралық қабатын бұзады, бұл ламинарлық ағындағы жылу алмасуға негізгі қарсылық болып табылады.
• Жетілдірілген араластыру өзек ағынынан ыстық салқындатқышты түтік қабырғасымен жанастырып, жалпы жылу беру коэффициентін жақсартады.

Оңтайландырылған беттік аумақтың көлемге қатынасы

• B-пішіні көлденең қиманың ағын ауданы бірлігіне сыртқы бетінің ауданын барынша арттырады.
• Бұл салқындатқыштың берілген ағынының жылдамдығы үшін түтік беті көбірек ауа ағынына ұшырайды дегенді білдіреді.
• Нәтиже бір түтіктегі жылуды қабылдамаудың жоғары сыйымдылығы болып табылады, бұл кішірек, жеңіл радиаторларға мүмкіндік береді.

B-Tubing және дәстүрлі дөңгелек құбырлар – Негізгі құрамдастарды салыстыру

Дәл бүктелген радиатордың негізгі компоненті B типті түтікбірнеше негізгі аспектілері бойынша дәстүрлі дөңгелек құбырлардан түбегейлі ерекшеленеді:

Жабдықтың мүмкіндігі

• Синуқуат 90+ жабдықтар мен құрал-сайман түрлерін, соның ішінде дәнекерлеу өндірісінің желілерін, аралау машиналарын, тескіш престерді, сызу машиналарын, күйдіру пештерін және крандарды басқарады.
• Бұл үйдегі жабдық мүмкіндігі шикізаттан дайын түтікке дейінгі процесті соңына дейін басқаруға мүмкіндік береді.
• Барлық процестер IATF 16949 сапа менеджменті жүйесінің қадағалауымен орындалады.

Қолданбалар – B-Tubing негізгі мәнді беретін жерде

Автокөлік салқындату жүйелері

• Қозғалтқышты салқындату радиаторлары – жолаушылар көліктері, жол талғамайтын көліктер, жеңіл жүк көліктері
• Коммерциялық көліктердің радиаторлары – автобустар, ауыр жүк көліктері, жолдан тыс жабдықтар
• Зарядталған ауа салқындатқыштары – турбокомпрессорлы және жоғары зарядталған қозғалтқыштар
• Май салқындатқыштары – беріліс қорабы мен қозғалтқыш майын салқындату

HVAC және стационарлық жүйелер

• Коммерциялық кондиционер конденсаторлары
• Электр станцияларының салқындату жүйелері
• Өнеркәсіптік жылу алмастырғыштар
• HVAC ауа өңдеу қондырғыларын салу

Электрлік көлікті жылумен басқару

• Аккумуляторды салқындату тақталары мен жылу алмастырғыштар
• Қуат электроникасының салқындату жүйелері
• Жылу сорғысының конденсаторлары мен буландырғыштары

Теңшеу – Радиатор дизайнына бейімделген негізгі компонент

Синуқуат жобалайды, өндіреді және өңдейдіДәл бүктелген радиатордың негізгі компоненті B типті түтіктұтынушы сызбаларына немесе үлгілеріне сәйкес. Біздің ұқыпты бақылау әдісі әр кезеңді қамтиды:

• Профиль өлшемдері:Түтіктің ені, биіктігі және қабырғасының қалыңдығы сіздің негізгі дизайныңызға бейімделген.
• Қорытпа таңдау:AA3003, AA3102 немесе өнімділік талаптарына негізделген арнайы қорытпалар.
• Көп портты конфигурациялау:Ішкі порттар саны мен геометрия салқындатқыш сұйықтық ағыны мен қысымның төмендеуі мақсаттары үшін оңтайландырылған.
• Ұзындығы:Белгіленген жинақ өлшемдеріне дейін кесіңіз.
• Беттік өңдеу:Коррозиядан қорғауды жақсарту үшін конверсиялық жабын, мырыш қабығы немесе анодталған әрлеу.
• Аяқтау:Тақырып тақтайшасын құрастыруға арналған жібітілген, кесілген немесе кеңейтілген ұштары.

Құндар тізбегі бойынша қарапайым бақылау

• Толық қадағаланатын ISO 14001 сертификаты бар балқыту зауыттарынан шикізатты алу
• Экструзиядан соңғы тексеруге дейінгі процесті бақылау
• Персонал, командалар, процестер және қолдау жүйелері бойынша сапаны басқару
• Толық тексеру құжаттарымен уақтылы жеткізу

Сапа және сертификаттар – расталған өндіріс стандарттары

Синуқуат компаниясының өндірістік процестеріДәл бүктелген радиатордың негізгі компоненті B типті түтіккелесі сертификатталған жүйелер бойынша жұмыс істейді:

Сертификаттың толық көшірмелері сұрау бойынша қол жетімді.

Серіктестік және жеткізу тізбегі

Синуқуат танымал сала көшбасшыларымен тұрақты және жақсы ынтымақтастық қарым-қатынастарын орнатты:

• Санхуа– Жаһандық HVAC&R компоненттерін өндіруші
• Данфосс– Салқындату және жылыту шешімдерін жеткізуші
• Панкл– Жоғары өнімді жетек және жылу жүйелері маманы

Қаптама:VCI тотқа қарсы қағазы бар ағаш жәшіктер, пластикалық қақпақтар, болат бау. ФОБ Шанхай немесе Нинбо; EXW қол жетімді.

Тұрақтылық

• Энергия:Регенеративті оттық технологиясы газ шығынын 18%-ға азайтады.
• Қайта өңдеу:98% материалды пайдалану – барлық сынықтар сертификатталған қайта өңдеушілерге қайтарылды.
• Су:Жабық циклмен шаю суды пайдалануды 40%-ға азайтады, ауыр металды нөлдік ағызу.
• Сәйкестік:RoHS және REACH сәйкес.
• Материалдың тиімділігі:B-түтік конструкциясы дәстүрлі конструкцияларға қарағанда салқындату сыйымдылығы бірлігіне аз алюминий пайдаланады.

B-Tubing туралы жиі қойылатын сұрақтар

С: Радиатордың бүктелген өзектеріндегі B типті түтіктердің негізгі артықшылығы неде?

A: B типті түтіктер бірдей өзек көлемінің ішінде жылуды тасымалдау үшін үлкенірек бет аймағын қамтамасыз етеді, жақсы жылу алмасу үшін салқындатқыштың турбулентті ағынын тудырады және радиатордың неғұрлым ықшам конструкцияларына мүмкіндік береді – мұның бәрі салқындату өнімділігін жақсартуға және салмақты азайтуға ықпал етеді.

С: В-түтіктерді өндіру үшін қандай қорытпалар қолданылады?

A: Sinupower AA3003 және AA3102 алюминий қорытпаларын пайдаланады, олардың тамаша жылу өткізгіштігі (200–220 Вт/м·К), қалыптау мүмкіндігі және автомобиль салқындатқышы орталарында коррозияға төзімділігі үшін таңдалған.

С: Sinupower арнайы радиатор конструкциялары үшін арнайы B-түтік профильдерін шығара ала ма?

A: Иә. Sinupower тұтынушы сызбаларына немесе үлгілеріне сәйкес B-түтік профильдерін жобалай және шығара алады. Біздің үйдегі құрал-саймандық мүмкіндігіміз 15-20 жұмыс күні ішінде қалыптарды әзірлеуге мүмкіндік береді.

С: Sinupower B-түтіктерін өндіру үшін қандай сертификаттарға ие?

A: Sinupower IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 және ISO 45001:2018 сертификатталған.

С: В-түтікке тапсырыс берудің әдеттегі уақыты қандай?

A: Стандартты жеткізу уақыты 50 000 данаға дейінгі тапсырыстар үшін 20–25 жұмыс күні. Арнаулы құрал 15–20 жұмыс күнін қосады.

С: B-түтік дизайны жылу беру тиімділігін қалай арттырады?

A: B пішіні бетінің ауданын ұлғайтады және салқындатқыш ағынында басқарылатын турбуленттілік тудырады, бұл жылу шекаралық қабатын бұзады және конвективтік жылу беруді жақсартады. Бұл өзек көлемі азырақ түтікке көбірек жылуды қабылдауға мүмкіндік береді.

С: В-түтіктер үшін қандай соңғы аяқтау бар?

Ж: Біз әр түрлі тақырып тақтайшаларын құрастыру әдістеріне сәйкес төртбұрышты кесілген, қабығы тазартылған, кесілген, жағылған және кеңейтілген ұштарды ұсынамыз.

Синуқуат компаниясына хабарласыңыз – негізгі компоненттер шешімдеріндегі серіктесіңіз

Синуқуат жеткізедіДәл бүктелген радиатордың негізгі компоненті B типті түтікбұл радиатор өндірушілеріне ықшам, жеңіл конструкцияларда жоғары термиялық өнімділікке қол жеткізуге мүмкіндік береді. Біз OEM, бірінші деңгейлі жеткізушілер мен радиатор өндірушілерді үлгілер, техникалық деректер парақтары немесе бірлескен дизайнды шолу үшін бізге хабарласуға шақырамыз.
