Тікбұрышты құбырлар заманауи жылу тасымалдағыш жүйелеріндегі кеңістік пен өнімділік мәселелерін қалай шешеді?

Бір көзқараста контур

• Жұмысты анықтаңыз:жылу сыйымдылығы, қысым, температура, сұйықтық химиясы, іздің шектеулері.
• Геометрияны таңдаңыз:ені/биіктігі, қабырға қалыңдығы, бұрыш радиусы, түзулігі, ұзындығы.
• Материалды ақылмен таңдаңыз:коррозия, жылу өткізгіштік, дайындау, қолжетімділік.
• Біріктіру және құрастыру жоспары:дәнекерлеу/пісіру, беттерді тығыздау, бұрмалауды бақылау.
• Сапаны тексеру:өлшемді тексеру, герметикалық тексеру, беттің тазалығы, қадағалану.

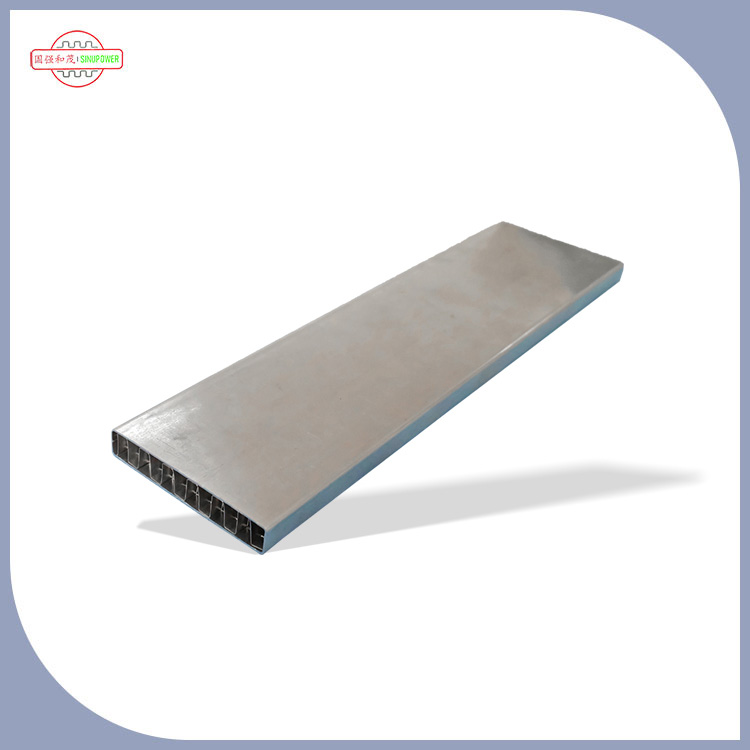

Неліктен тікбұрышты түтіктерді таңдау керек?

Сатып алушылар сирек ауысадыТік бұрышты түтіктерөйткені олар әртүрлі көрінеді. Ауыстыру әдетте осы ауырсыну нүктелерінің бірі сөзсіз болған кезде орын алады:

• Орын шектеулі:Тікбұрышты профильдер тығыз оралып, бос орын аз болатын тегіс шекараларды ұстай алады.
• Интеграция ыңғайсыз:Тегіс жақтары дөңгелек түтіктермен салыстырғанда монтаждау, қысу және туралауды жеңілдетеді.
• Жылу беру схемасы икемділікті қажет етеді:Кейбір жинақтар тақталарға немесе қанаттарға көбірек бетінің тиюінің пайдасын көреді.
• Ағынды бақылау талаптары:Дизайнға байланысты, сіз ағынның таралуына әсер ету үшін ішкі геометрияны бейімдей аласыз (бірақ дұрыс инженерлік және валидациямен ғана).

Сонымен қатар, тікбұрышты геометрия сіз басқаруға тиіс тәуекелдерді де қосады: бұрыштардағы қабырғалардың жұқаруы, дәнекерлеу кезінде бұрмалану және түтік тегіс беттерге тығыздалуы керек болса, өлшемді күтулерді күшейтеді. Жақсы жаңалық, сәтсіздіктердің көпшілігі пішіннің өзінен емес, анық емес сипаттамалардан туындайды.

Жалпы қолданбалар және мәселелер әдетте қай жерде басталады

Тік бұрышты түтіктеркөптеген жылу тасымалдау және өнеркәсіптік жүйелерде, әсіресе жинақ ықшам, берік және біріктіру оңай болуы керек болғанда көрінеді.

• Жылу алмастырғыштар мен салқындатқыштар:орау тығыздығы, біркелкі аралық немесе пластинаның жанасуы маңызды.
• Радиатор тәрізді жинақтар:түтіктер қанаттармен немесе жалпақ жылу таратқыштармен түйісетін жерде.
• Өнеркәсіптік HVAC және технологиялық салқындату:орнату кеңістігі шектеулі жерде.
• Шаңғы жүйелері және модульдік жабдықтар:онда маршруттау және орнату қайталанатын болуы керек.

Мәселелер әдетте қайда басталады

• «Біз тек сыртқы өлшемді белгіледік».Бұрыш радиусы мен қабырғаға төзімділіксіз, сәйкестік пен өнімділік ауытқуы.
• «Ол жалпақ жағынан тығыздалуы керек».Тегістігі, бұралуы және бетінің әрлеуі маңызды болады, бірақ ешқашан айтылмаған.
• «Біз оны тақырыпқа дәнекерлейміз.»Жылу кірісі бұрмалануды тудырады және түтік енді құрастыру рұқсаттарына сәйкес келмейді.
• «Ол іші таза болуы керек».Тазалау деңгейі мен орау анықталмады, бұл ластануға және қайта өңдеуге әкелді.

Сізге қажет нәрсені алу үшін нені көрсету керек

Егер қаласаңТік бұрышты түтіктерболжамды орындау үшін сатып алуды жалпы тауар емес, функционалды құрамдас ретінде қарастырыңыз. Күшті спецификация әдетте мыналарды қамтиды:

• Сыртқы өлшемдер (W × H):номиналды мәндерді және рұқсат етілген рұқсаттарды көрсетіңіз.
• Қабырғасының қалыңдығы:номиналды қалыңдығын және минималды рұқсат етілген қалыңдығын (әсіресе бұрыштарда маңызды) анықтаңыз.
• Бұрыш радиусы:бұрыштық геометрия сәйкестікке, кернеу концентрациясына және ағын аймағына әсер етеді.
• Ұзындығы мен аяқталу шарты:кесуге төзімділік, төртбұрыштылық, жібіту талаптары және ұштары жабылуы немесе қорғалуы керек пе.
• Түзулік пен бұралу:ұзақ жүгіру, тақырыпты кірістіру және тығыздау беттері үшін өте маңызды.
• Бетінің жағдайы:маринадталған/пассивтелген, ашық күйдірілген, диірменді өңдеу немесе басқа келісілген өңдеу; тазалық күтулерін анықтау.
• Қысым және температура:пайдалану және сынақ шарттары материал мен тексеру жоспарларын сәйкестендіруге көмектеседі.
• Тасымалдауыш/коррозия ортасы:хлоридтер, күкірт қосылыстары, гликольдер, майлар, судың сапасы және т.б.
• Саны және партия стратегиясы:прототиптер мен жаппай өндіріске қарсы және қайталану үшін тұрақты лоттар қажет пе.

Практикалық кеңес: егер түтік тығыздағышпен, пластинамен немесе үстіңгі бөлік ұяшығымен үйлесуі керек болса, қарапайым сызбаны немесе «бару/жоқ» көрсеткішінің анықтамасын қосыңыз. Бұл жалғыз қадам көптеген «ол сәйкес келмейді» тосынсыйлардың алдын алады.

Шындыққа сәйкес келетін материалды таңдау

Көптеген сатып алушылар «Қай қорытпа жақсы?» Деп сұрайды. Жақсы сұрақ: «Қай материал жақсырақменіңсұйықтық, температура, біріктіру әдісі және техникалық қызмет көрсету шындығы?» үшінТік бұрышты түтіктер, дұрыс жауап коррозияға төзімділікті, термиялық өнімділікті, қалыптау мүмкіндігін және қамтамасыз ету тұрақтылығын теңестіреді.

• Тот баспайтын болаттан жасалған опциялар:жиі талап ететін ортада коррозияға төзімділігі мен ұзақ мерзімділігі үшін таңдалады. Хлорид әсеріне, тазалау химиялық заттарына және жарықтар жағдайларына назар аударыңыз.
• Көміртекті болат опциялары:коррозияны бақылауға болатын жерлерде үнемді (жабындар, ингибиторлар, жабық контурлы сұйықтықтар). Техникалық қызмет көрсету жоспарының тәуекелге сәйкес келетінін тексеріңіз.
• Алюминий опциялары:жақсы өткізгіштігі бар жеңіл, бірақ біріктіру әдістері мен гальваникалық үйлесімділікті мұқият басқару керек.
• Мыс қорытпалары:арнайы қолданбаларда күшті жылу өнімділігі, бірақ белгілі бір химиямен үйлесімділік маңызды.

Егер сенімді болмасаңыз, сұйықтықтың толық тарихын сипаттаңыз - іске қосу, өшіру, тазалау, спецификациядан тыс оқиғалар - себебі коррозия мәселелері әдетте қалыпты жұмыс емес, «сирек күндерден» туындайды.

Шұңқырларды өндіру және біріктіру (және олардан қалай құтылуға болады)

Тікбұрышты профильдер сатып алушылар әрқашан күте бермейтін шындықты қалыптастырады. Тапсырыс беру кезінде нені ескеру қажетТік бұрышты түтіктержылу тасымалдағыш жинақтар үшін:

• Бұрыштың жұқаруы:Қалыптау бұрыштардағы қалыңдығын азайтуы мүмкін. Егер күш, қысым немесе шаршау маңызды болса, ең төменгі қалыңдық талабын және тексеру тәсілін көрсетіңіз.
• Өлшемді серпіліс:Кейбір материалдар қалыптасқаннан кейін «босаңсытады». Нақты өндірістік мүмкіндікті және құрастыру қажеттіліктеріңізді көрсететін рұқсаттар туралы келісіңіз.
• Дәнекерлеу тігісінің әсері (түтік дәнекерленген болса):Тігістің орны мен сапасы иілу, кеңейту немесе тақырыпты енгізу үшін маңызды болуы мүмкін. Тігіс орны маңызды болса, оны көрсетіңіз.
• Тақырыптарды дәнекерлеу кезіндегі бұрмаланулар:Жылу кірісі түтікті шаршыдан шығаруы мүмкін. Бекіту, дәнекерлеу реті және нақты тегістік/түздік талаптары арқылы бақылау.
• Өңдеуден кейінгі тазалық:Майлау материалдары мен бөлшектер жүйенің жұмысына зиян келтіруі мүмкін. Ішкі тазалықты және оны қорғау үшін қаптаманы анықтаңыз.

Бұл жерде тәжірибелі өндірушілер маңызды. Көптеген сатып алушылар сияқты серіктестермен жұмыс істейдіSinupower Heat Transfer Tubes Changshu Ltd.өйткені жылу тасымалдағыш құбырлар жалпы құрылымдық құбырларға қарағанда кешірімді емес — аздаған ауытқулар ағып кетуге, қысымның төмендеуіне және құрастыруды қайта өңдеуге әкелуі мүмкін.

Сапаны тексеру және құжаттау

Егер сіздің жобаңызда тәуекелге төзімділік жоғары болса - салқындатқыш сұйықтықтың ағып кетуі, тоқтап қалу шығындары немесе кепілдік әсер етуі туралы ойланыңыз - проблемалар пайда болмайды деп үміттенудің орнына тапсырысқа сапа тексерулерін жасаңыз.

• Өлшемді тексеру:W × H, қабырға қалыңдығы (соның ішінде сыни болса бұрыштары), түзу және бұралуын растаңыз.
• Ағып кету және тұтастық сынақтары:өтініміңізге сәйкес сынақ әдісін және қабылдау критерийлерін анықтаңыз.
• Беткі қабат пен тазалықты тексеру:әсіресе ластану немесе ластану өнімділікке нұқсан келтіретін жылу алмастырғыштар үшін маңызды.
• Бақылау мүмкіндігі:жылу/лотты сәйкестендіру және құжаттама дәйектілік пен түпкі себептерді талдауға көмектеседі.

Сатып алудың практикалық қадамы: өндіріске дейінгі шағын партияны сұраңыз және нақты құрастыру сынамасын орындаңыз. Бұл сіздікі екенін растаудың ең жылдам жолыТік бұрышты түтіктернақты қондырғыларыңызда және қосылу процесінде әрекет етеді.

Жылдам салыстыру кестесі

Сатып алушының бақылау тізімі

• Жұмыс жағдайлары (қысым, температура, жұмыс циклі) қандай?
• Қалыпты пайдалану және тазалау кезінде түтік қандай сұйықтық химиясын көреді?
• Қандай құрастыру қадамы ең сезімтал (тақырыпты кірістіру, тығыздау, дәнекерлеу, дәнекерлеу)?
• Қандай өлшемдер шын мәнінде маңызды: ені/биіктігі, қабырға, бұрыш радиусы, түзулік, бұралу?
• Сізге ішкі тазалықты бақылау құралдары мен қорғаныс қаптамалары қажет пе?
• Сіз қандай тексеруді күтесіз: өлшемдік есеп, тұтастық сынағы, материалды қадағалау?
• Толық өндіріске дейін шағын сынақ лотын алғыңыз келе ме?

Жиі қойылатын сұрақтар

1-сұрақ: Тікбұрышты құбырлар жылу алмастырғыштарға арналған дөңгелек түтіктерге қарағанда әрқашан жақсы ма?

Әрқашан емес.Тік бұрышты түтіктеркеңістік шектеулері, орау тығыздығы немесе тегіс жақты интеграция маңызды болғанда тамаша болуы мүмкін. Дөңгелек түтіктер иілу, стандартты фитингтер және кейбір өндіріс жолдары үшін қарапайым болуы мүмкін. «Жақсы» таңдау құрастыру әдісіне, рұқсат етілген қысымның төмендеуіне және орнату шектеулеріне байланысты.

2-сұрақ: Қандай өлшемді бөлшектер көбірек қайта өңдеуге әкеледі?

Бұрыш радиусы, бұралу, түзулік және шеткі төртбұрыш үшін анықтамалардың жоқтығы жиі кездесетін ақаулар болып табылады. Егер түтік үстіңгі бөліктің саңылауына немесе пластинаға тығыздалуы керек болса, бұл «қосалқы» бөлшектер негізгі талаптарға айналады.

3-сұрақ: Тікбұрышты түтік үстіңгі деректемелер жинағындағы ағып кету қаупін қалай азайтуға болады?

Интерфейстің анық анықтамасынан бастаңыз: ұяшық өлшемі, кірістіру тереңдігі және төзімділік стегі. Содан кейін түтік геометриясын (бұралу/түзу), соңғы сапасын (қабақты тазалау/шаршылық) және біріктіру әдісінің жылу бұрмалануын бақылаңыз. Өндіріс алдындағы шағын жинақтау сынағы жиі ең жылдам тексеру болып табылады.

4-сұрақ: Бұрыштардағы қабырға қалыңдығы туралы не сұрауым керек?

Қысым немесе шаршау маңызды болса, қабырға қалыңдығының минималды талабын (тек номиналды емес) сұраңыз және оның қалай тексерілетінін түсіндіріңіз. Бұрыштағы мінез-құлық әдіс пен материалды қалыптастыруға байланысты.

5-сұрақ: Кез келген салқындатқыш немесе тазалау процесі үшін бірдей материал таңдауын қолдана аламын ба?

Бұлай болжау қауіпті. Кейбір сұйықтықтар қалыпты жұмыс кезінде тұрақты, бірақ тазалау, жоғары температура оқиғалары немесе тоқырау кезінде агрессивті болады. Материалды таңдаған кезде толық «сұйық өмір тарихын» қамтамасыз етіңізТік бұрышты түтіктер.

6-сұрақ: Жеткізушіні жылу тасымалдайтын тікбұрышты құбырлар үшін не «жақсы» етеді?

Баға сияқты жүйелілік, құжаттама және процесті бақылау маңызды. Өлшемдік тұрақтылықты, тазалық күтулерін және біріктіру әдістері соңғы өнімділікке қалай әсер ететінін түсінетін серіктес қажет, әсіресе прототиптен көлемді өндіріске көшкенде.

Қорытынды ойлар

Тік бұрышты түтіктердизайн ықшам орау, болжамды монтаждау және заманауи жылу тасымалдағыш жинақтарына тиімді интеграция қажет болғанда ақылды шешім бола алады. Тегіс жоба мен ауыр жобаның арасындағы ең үлкен айырмашылық қарапайым: түтіктердің қалай қолданылатынына сәйкес келетін нақты сипаттамалар мен тексеру.

Жаңа дизайнды жоспарлап жатсаңыз немесе бар жинақтағы ақауларды жоюды жоспарласаңыз,Sinupower Heat Transfer Tubes Changshu Ltd.өлшемдері, материалдары және өндіріске дайындығы бойынша практикалық нұсқаулықпен қолдау көрсете алады. Талаптардан сенімді жеткізу жоспарына көшуге дайынсыз ба? Бізбен хабарласыңықолданбаңызды талқылау және жүйеңізге бейімделген шешімді алу.
