Аннотация: Жалпақ сопақ түтіктерқұбырлы жылу алмастырғыштарда кеңінен қолданылады, өйткені олар тұтынушыларға үнемі күресетін екі нәрсені теңестіруге көмектеседі: күшті жылу беру және ауаға төмен қарсылық. Бұл мақалада жалпақ сопақ түтіктер деген не, олар қай жерде жарқырайды, сатып алушының ең жиі ауыратын нүктелері (қысымның төмендеуі, шу, сыйымдылық шектеулері, коррозия, сәйкес келмейтін өлшемдер, біріктіру мәселелері) және жобаңызға дұрыс түтікшені анықтауға көмектесетін практикалық бақылау тізімі. Сіз сондай-ақ салыстыру кестесін, таңдау бойынша кеңестерді және жиі қойылатын сұрақтарды таба аласыз, осылайша сіз «не сұрау керектігін білмеуден» «сатып алу туралы сенімді шешімге» өтуіңізге болады.

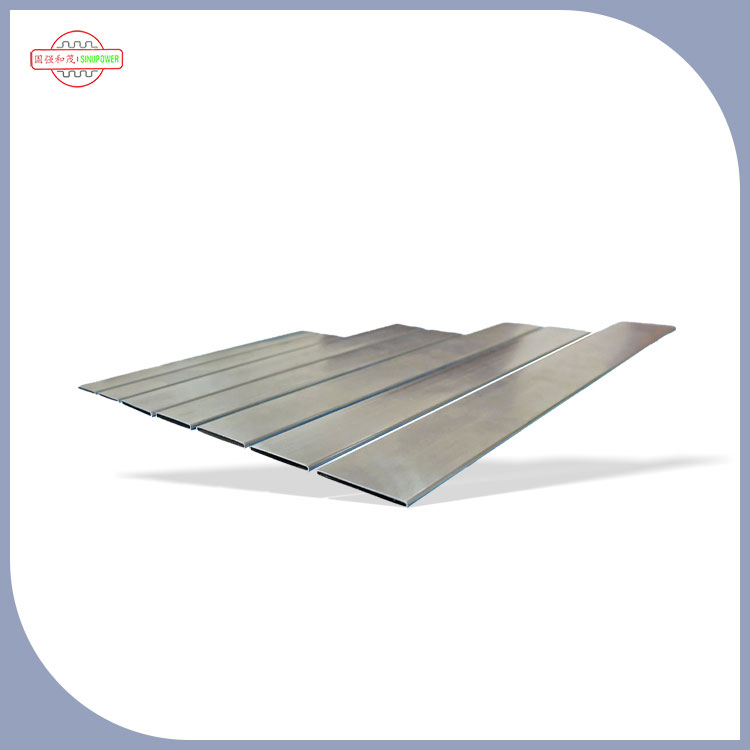

Жалпақ сопақ түтіктердәстүрлі дөңгелек түтікке қарағанда «жалпақ» профилі бар сопақ көлденең қимасы бар жылу тасымалдағыш түтіктер. Қанатты құбырлы жылу алмастырғыштарда түтік жұмыс сұйықтығы (су, хладагент, гликоль, май және т.б.) үшін магистраль болып табылады, ал қанаттар көмектеседі. ауамен жылу алмасу. Түтік пішіні ауаның катушка айналасында қалай ағып жатқанына, қанаттар қалай бекітілетініне және бірлік ауданға қанша жылуды жылжытуға болатынына әсер етеді.
Тегіс сопақ түтіктерді практикалық геометриялық жаңарту ретінде қарастырыңыз: олар күшті жылу алмасуды сақтай отырып, ауаның қарсылығын азайта алады. Бұл комбинация көбінесе кішірек катушкаларға, үнсіз желдеткіштерге, аз қуат тұтынуға немесе құрылғы ластанған кезде кеңірек жұмыс істеу шегіне айналады.
Көптеген сатып алушылар алдымен осы шектеулердің біріне жеткенде жалпақ сопақ түтіктерді қарастырады:шектеулі орнату кеңістігі, қатаң энергетикалық мақсаттар, шу шектеулері, немесеқысымды төмендететін төбелер. Егер бұл таныс болып көрінсе, оқуды жалғастырыңыз - бұл пішін дұрыс көрсетілген кезде өте тікелей шешім болуы мүмкін.
Жылу өткізгіш түтіктерді сатып алу тек «түтік өлшемі» туралы ғана емес. Көптеген жобалар жасырын шектеулерге байланысты сәтсіздікке ұшырайды немесе кешіктіріледі: ауа жағындағы қысымның төмендеуі, финді бекіту, коррозия, біріктіру үйлесімділігі және партиядан партияға өлшемдік консистенция. Міне, жалпақ сопақ түтіктер ең жиі кездесетін ауырсыну нүктелерін қалай шеше алады.
Егер сізде қағазда жақсы көрінетін, бірақ өрістегі өнімділікті жіберіп алған катушкалар болған болса, бұл әдетте жоғарыдағы элементтердің біріне байланысты. түтік сипаттамасында жеткілікті түрде нақты анықталмаған.
Тегіс сопақ түтіктер көптеген салаларда пайда болады, себебі артықшылықтар (ауа ағынының тиімділігі, жинақылық және тұрақты фин интеграциясы) көптеген ауадан сұйықтыққа жылу алмастырғыштарға қолданылады.
Іс жүзінде «дұрыс» таңдау сіздің басымдықтарыңызға байланысты: ең аз қысымның төмендеуі, максималды сыйымдылық, коррозияға төзімділік немесе өндірістің қарапайымдылығы. Жақсы жеткізуші бір өлшемді опцияны итермелеудің орнына түтік геометриясын сол басымдықтармен сәйкестендіруге көмектеседі.
| Шешім факторы | Жалпақ сопақ түтіктер | Дөңгелек түтіктер |
|---|---|---|
| Ауа жағындағы қысымның төмендеуі | Салыстырмалы катушкалар орналасуларында жиі төменірек желдеткіштің энергиясын қолдайды | Жалпы базалық көрсеткіш; сол тапсырма үшін жоғары желдеткіш қуаты қажет болуы мүмкін |
| Ықшам қаптама | Тереңдік/кеңістік шектелген кездегі күшті опция | Қарапайым геометрия, бірақ бірдей мақсатты өнімділік үшін үлкенірек болуы мүмкін |
| Шуды бақылау | Көптеген дизайндарда қажетті желдеткіш жылдамдығын азайтуға көмектесе алады | Бірдей сыйымдылыққа жету үшін жиі ауа ағынының күш-жігерін қажет етеді |
| Құбырдан түтікке біріктіру | Тұрақты байланыс аймағы үшін оңтайландырылған желбезек конструкцияларымен жақсы жұмыс істейді | Кеңінен үйлесімді; өте кең таралған құралдардың қолжетімділігі |
| Спецификацияның сезімталдығы | Жазық/сопақтық төзімділіктер мен консистенцияға көбірек сезімтал | Негізінен катушкалар өндірісінде кешірімді |
| Ең қолайлы жобалар | Энергияға бағытталған дизайн, тығыз орау, қысымның төмендеуіне шектеулер | Шығынға негізделген дизайн, кең стандарттау, қарапайым жеткізу тізбегі |
Кідірістерді болдырмаудың ең жылдам жолы - инженер сияқты жалпақ сопақ түтіктерді көрсету және оларды жоба менеджері сияқты сатып алу: маңыздылығын анықтаңыз, рұқсат етілген мәндерді бекітіңіз және түтікті қосу және сынау әдісімен туралаңыз.
Бұл жерде тәжірибелі өндіруші апталарды үнемдей алады. Мысалы,Sinupower Heat Transfer Tubes Changshu Ltd.катушкалар мен алмастырғыш қолданбаларында қолданылатын жылу тасымалдағыш құбырларға назар аударады, және жобалар әдетте катушка сызбасын, фин ерекшеліктерін және біріктіру әдісін алдын ала бөліскен кезде жылдамырақ қозғалады.
Жалпақ сопақ түтіктер тамаша нәтиже бере алады, бірақ өнім біркелкі болған жағдайда ғана. Міне, сатып алушыға ыңғайлы бақылау тізімі, сіз RFQ-ға көшіре аласыз.
Егер сіз «құрастыруға дейін жақсы көрінеді» деп күйіп қалсаңыз, өлшемді бақылау және қаптаманы қорғау әдетте сіз талап ете алатын ең үлкен екі жаңарту болып табылады.
Бұл бірінші өндіріске дейін жиі жіберіп алатын практикалық мәліметтер:
1-сұрақ: Жалпақ сопақ түтіктер әрқашан дөңгелек түтіктерге қарағанда жақсы ма?
A: Әрқашан емес. Тегіс сопақ түтіктер ауа қарсылығы, шу немесе орау шектеу факторы болған кезде жарқырайды. Дөңгелек түтіктер қарапайымдылық пен құралдардың кең үйлесімділігі басымдық болып табылатын жоғары стандартталған конструкциялар үшін тамаша таңдау болуы мүмкін.
2-сұрақ: Сатып алушылардың жалпақ сопақ түтіктерге тапсырыс берудегі ең үлкен қателігі қандай?
A: Негізгі төзімділік мәліметтерін қалдыру. Егер RFQ өлшемдік консистенцияны (жалпақтық/сопақтық күтулерін қоса) нақты анықтамаса, сіз құрастыру кезінде финді орнату, айнымалы катушкалар өнімділігі және жоғары сынықтар қаупін тудырасыз.
3-сұрақ: Жалпақ сопақ түтіктер операциялық шығындарды азайта ма?
A: Олар мүмкін. Егер дизайн ауа жағындағы қысымның төмендеуін азайтса, желдеткіштің қуатының төмендеуі немесе желдеткіш жылдамдығының төмендеуі арқылы бірдей қуатқа қол жеткізуге болады, бұл көбінесе энергияны үнемдеуге және шуды азайтуға әкеледі.
4-сұрақ: Жеткізушіге жылдам баға белгілеу үшін қандай ақпаратты жіберуім керек?
A: Түтік өлшемдерін, материал таңдауын, қажетті ұзындықтарды, күтілетін жылдық көлемді, біріктіру әдісін (тақырыптарға), қысым/температура диапазонын және кез келген коррозия немесе жабын талаптарын бөлісіңіз. Қарапайым катушкалар сызбасы және финді спецификация істерді күрт жылдамдатуы мүмкін.
5-сұрақ: Сатып алуды бәсеңдетпей, сапаны қалай тексеруге болады?
A: Өндіріс алдындағы үлгі жиынтығын сұраңыз, өлшемді тексеру жазбаларын сұраңыз, ағып кетуді тексеру әдісі мен қабылдау критерийлерін анықтаңыз және қаптаманы қорғау туралы келісіңіз. Бұл QC назарын сақтайды және құрастыру кезінде тосын оқиғалардың алдын алады.
Тегіс сопақ түтіктер жай ғана «басқа пішін» емес — олар ауа ағынының тиімділігін, жинақылығын және жұмыс тұрақтылығын жақсартуға арналған практикалық тұтқа. алмастырғыштың дизайны нақты әлемдегі шектеулерге жеткенде. Ең бастысы, түтікшені жүйенің бөлігі ретінде қарастыру: қанаттар, үстіңгі деректемелер, біріктіру әдісі және қоршаған орта барлығын бірге қарастыру керек.
Егер сіз алдағы катушкалар немесе жылу алмастырғыштар жобасы үшін жалпақ сопақ түтіктерді бағалап жатсаңыз, жеткізуші мүмкін болатындай етіп сызбаңызды және жұмыс жағдайыңызды ертерек бөлісіңіз. ең қолайлы түтік сипаттамасын және тексеру жоспарын ұсыныңыз. Өнімді қолдау және өндіру мүмкіндігі туралы мәліметтер үшін,бізбен хабарласыңысағSinupower Heat Transfer Tubes Changshu Ltd.және шектеулеріңізді сенімді, өндіріске дайын шешімге айналдырайық.
